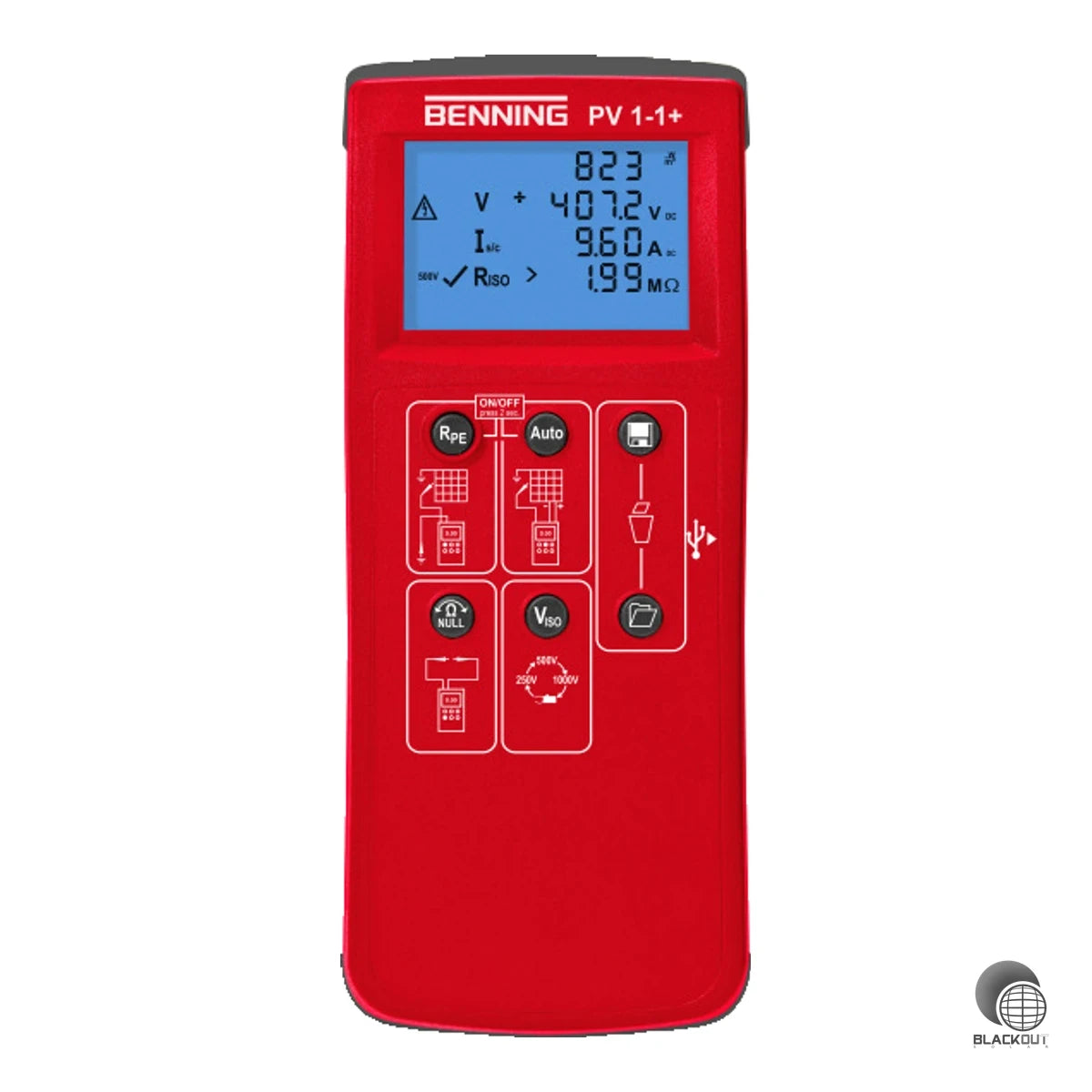

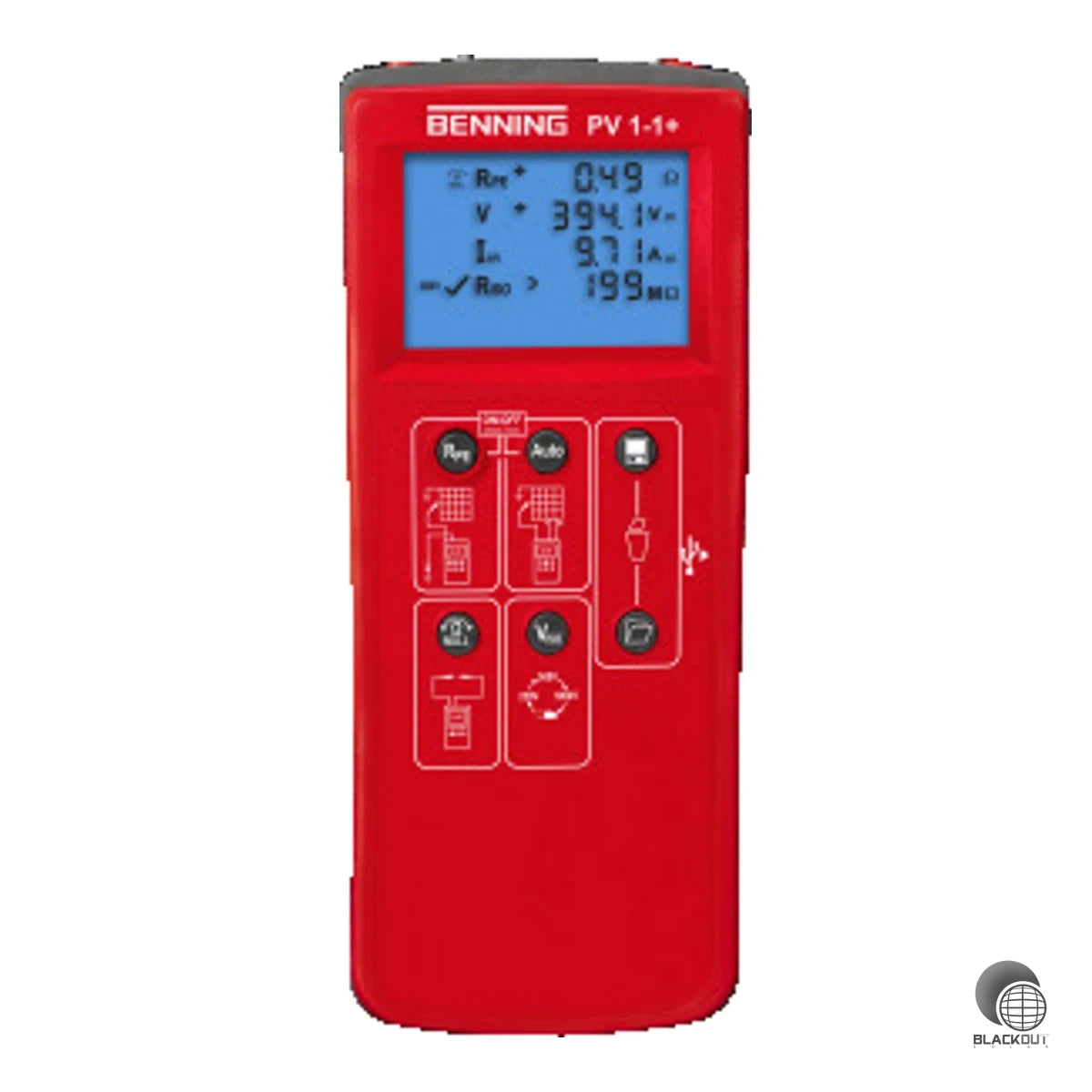

Benning PV 1-1+ PV-Installationstester mit USB & Wireless
- Normgerechte Prüfung nach VDE 0126-23 & DIN EN 62446 — für Inbetriebnahme und Wiederholungsprüfung
- 300 % erhöhter Überlastschutz — kompatibel mit modernen Hochkapazitäts-PV-Modulen
- Wireless SunLink bis 30 m — kabellose Anbindung an BENNING SUN 2 (separat erhältlich)
- Messwertspeicher für 200 PV-Stränge mit Echtzeituhr, Datum- und Zeitstempel
- USB-Schnittstelle & Downloadsoftware BENNING Solar Datalogger inklusive
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Speziell entwickelt für die Inbetriebnahme, Wiederholungsprüfung und Fehlersuche an PV-Systemen bietet das Benning PV 1-1+ eine verbesserte Prüfkompatibilität für moderne Hochleistungsmodule neuester Zelltechnologie.
• Automatischer Prüfablauf: Leerlaufspannung (5–1000 V DC), Kurzschlussstrom (0,5–15 A DC) und Isolationswiderstand (0,05–199 MΩ, Prüfspannung 250–1000 V)
• Schutzleiterwiderstandsmessung 0,05–199 Ω mit 200 mA Prüfstrom
• Betriebsstrommessung bis 40 A AC/DC über Stromzangenadapter BENNING CC 3 (separat erhältlich)
• Wireless SunLink-Funkverbindung (bis 30 m) zum Einstrahlungs-/Temperaturmessgerät BENNING SUN 2 (separat erhältlich)
• Messwertspeicher für 200 PV-Stränge, USB-Schnittstelle und Downloadsoftware BENNING Solar Datalogger
Ideal für Solarteure, PV-Sachverständige sowie Service- und Wartungsteams. Dank des optimierten Überlastschutzes (300 % höherer Schutz gegen transiente Kurzschlussströme) ist das Gerät besonders für Module mit hoher Kapazität geeignet. Das modifizierte Gehäuse mit Gummischutz und Trageriemen ermöglicht sicheres, handfreies Arbeiten auf der Anlage.

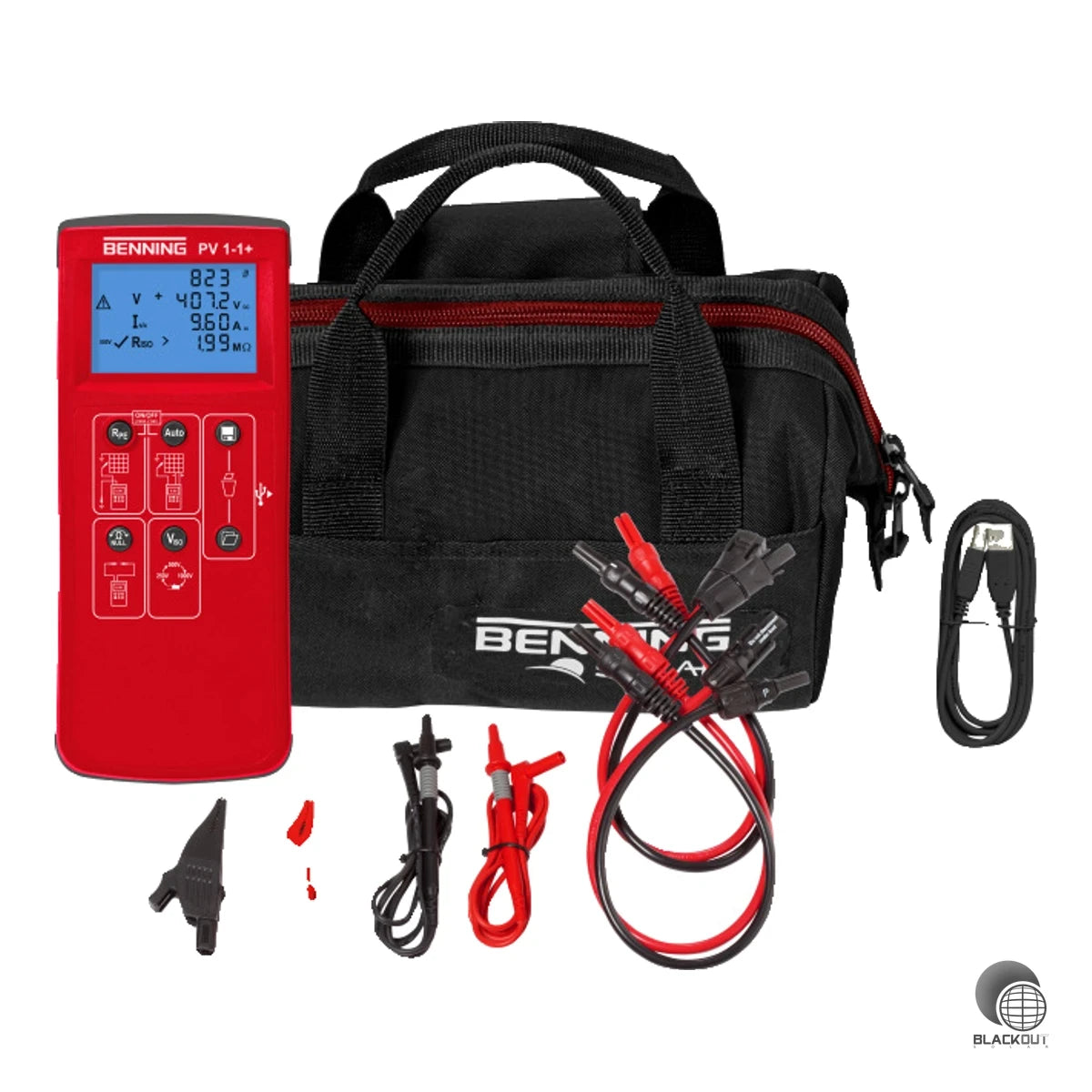

Lieferumfang
- 1x Benning PV 1-1+ PV-Installationstester
- 1x Transporttasche
- 4 mm Messleitungen
- MC4- und Sunclix-PV-Messleitungen
- Batterien (6 × AA)
- Sicherung, Krokodilklemmen, Micro-USB-Kabel, Trageriemen
- Downloadsoftware BENNING Solar Datalogger
Technische Daten
| Mit Display | Ja |
| Ausführung der Schnittstelle | USB |
| Art der Spannungsversorgung | Batterie |
| Messwertspeicher | Ja |
| Durchgangswiderstand | 0..0 Ohm |
| Durchgangsmessung Strom | 0..0 mA |
| Kompensation des Messleitungswiderstandes | manuell |
| Leerlaufspannungsmessung Uoc | 5..1000 V |
| Kurzschlussstrommessung Isc | 0.5..15 A |
| Isolationswiderstandsmessbereich | 0.05..199 MOhm |
| Isolationswiderstandsmessung Spannung | 250..1000 V |
| Fremdspannungserkennung | Nein |
| Polaritätsprüfung | Ja |
| Erdschlussmessung | Nein |
| Messung Sonneneinstrahlung | Nein |
| Temperaturmessung | Nein |
| Modul Datenbank | Nein |
| Parallelleitungswiderstandsmessung Rp | Nein |
| Messung des internen Serienwiderstands Rs | Nein |
| Messung Maximum Power Point (MPP) | Nein |
| Spitzenleistungsmessung (Ppk) | Nein |
| Umstellung auf STC | Nein |
| Umstellung auf NOCT | Nein |
| Strom-Spannungs-Kurven-Aufzeichnung | Nein |
| Füllfaktormessung (FF) | Nein |
| Messung des Wechselrichter-Wirkungsgrads | Nein |
| Leistungsverhältnis (PV) | 0 % |
| Mit Fernbedienung | Nein |
| Schutzart (IP) | IP40 |
| Messkreiskategorie | CAT I |
| Max. Spannung Messkreiskategorie | 1000 V |
| Länge | 270 mm |
| Breite | 115 mm |
| Höhe | 80 mm |
| Gewicht | 1.1 kg |
| Gewicht mit Akkupack | 1.2 kg |
| Norm / Prüfstandard | VDE 0126-23, DIN EN 62446 |
| Funkreichweite Wireless SunLink | 30 m |
| Schutzleiterwiderstand (Rpe) | 0.05–199 Ω |
| Prüfstrom Schutzleitermessung | 200 mA |
| Leerlaufspannungsmessung (Uoc) | 5–1000 V DC |
| Spannungsmessung (AC/DC) | 30–440 V |
| Betriebsstrommessung (via CC 3) | 0.2–40 A DC/AC |
| Solare Einstrahlung (via SUN 2) | 100–1250 W/m² |
| Modultemperatur (via SUN 2) | -30 bis +125 °C |
| Strang-Strang-Vergleich Abweichungsanzeige | > 5 % |
| Gehäuse | Gummischutz umlaufend, mit Trageriemen |
| Artikelnummer | BS-001639 |
| EAN / GTIN | 4014651421011 |
