Weidmüller PV Next GAK 3 MPPT 3In/3Out Typ II DC-Stringbox
- Typ II Überspannungsschutz — schützt Wechselrichter zuverlässig vor Blitzfolgeströmen und Schaltüberspannungen
- 3 Strings pro MPP kombinierbar — spart Kabel und vereinfacht die Installation deutlich
- IP65 für Außenmontage — wetterfest auch an anspruchsvollen Standorten zu Land und zur See
- Signalkontakt am Ableiter — ermöglicht Fernüberwachung des Schutzgeräts ohne Sichtprüfung vor Ort
- 5 Jahre Gewährleistung — hohe Investitionssicherheit für professionelle PV-Installationen
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails

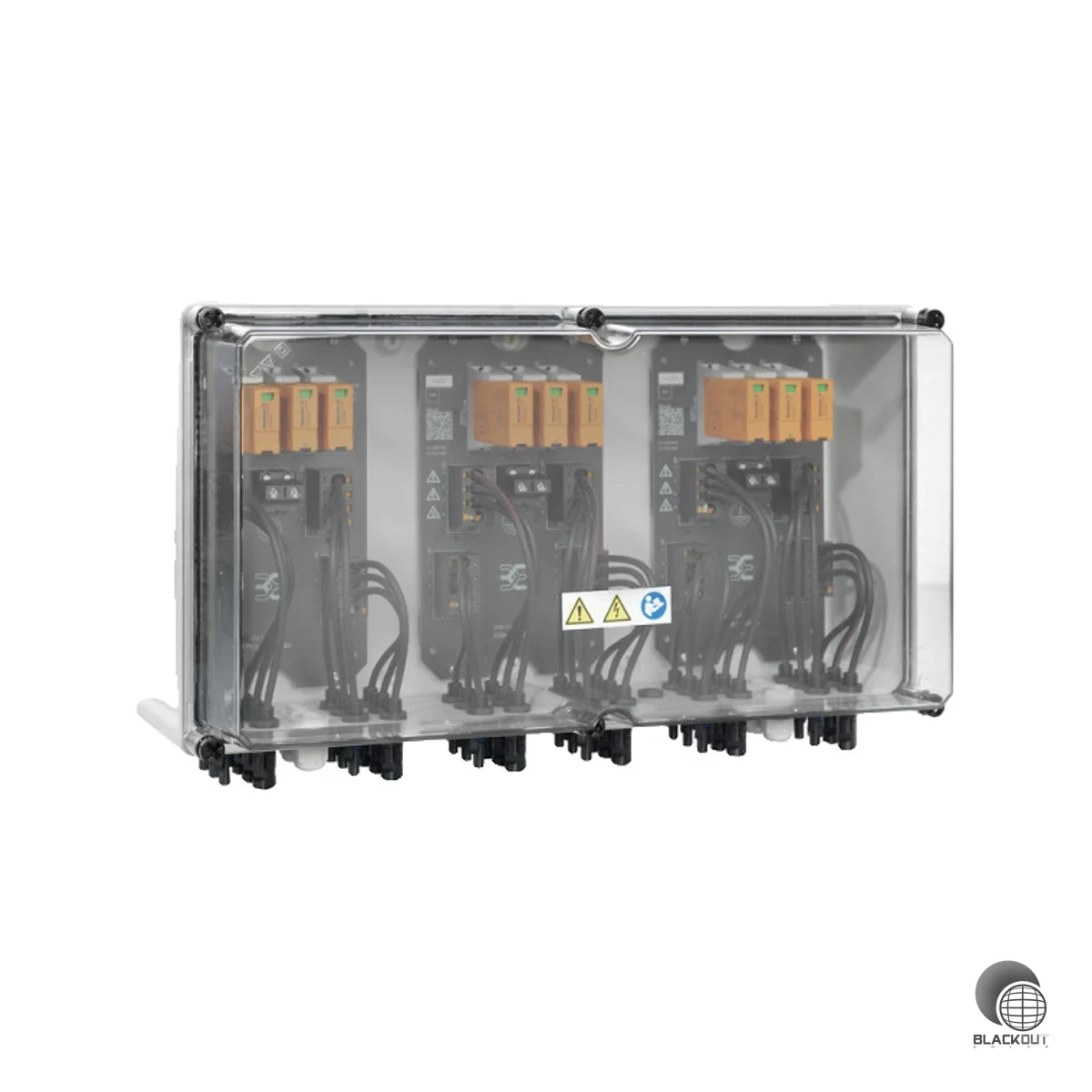

Dieser Generatoranschlusskasten der Weidmüller PV Next Serie schützt die DC-Seite von PV-Anlagen mit bis zu 3 MPP-Trackern vor gefährlichen Überspannungen und erfüllt dabei die Europäische Richtlinie CLC/TS 51643-32.
• Integrierter Typ-II-Überspannungsschutz — schützt Wechselrichter und Anlage zuverlässig vor Blitzfolgeströmen und Schaltüberspannungen
• Bis zu 3 parallele Strings pro MPP kombinierbar — reduziert den Verkabelungsaufwand bei der Installation erheblich
• IP65-Schutz — dauerhaft dicht gegen Staub und Strahlwasser, geeignet für Außenmontage an Land und auf See
• WM4C-Steckverbinder-System — ermöglicht schnelle, werkzeugfreundliche Verkabelung der String-Kabel
• Signalkontakt am Überspannungsschutz — einfache Überwachung des Ableiters ohne Sichtprüfung vor Ort
Geeignet für Installateure und Fachbetriebe, die Wechselrichter mit 3 MPP-Trackern professionell absichern. Ideal für mittelgroße Aufdach- und Freiflächenanlagen, bei denen mehrere Strings je Tracker zusammengeführt werden. Dank robusten glasfaserverstärkten Polyestergehäuse auch für anspruchsvolle Standorte im Außenbereich ausgelegt.
Lieferumfang
- 1x Weidmüller PV Next Generatoranschlusskasten 3 MPPT 3In/3Out Typ II
Technische Daten
| Breite | 558 mm |
| Höhe | 334 mm |
| Tiefe | 210 mm |
| Werkstoff | Kunststoff |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..50 °C |
| Max. Ausgangsstrom | 0 A |
| Anzahl der Leitungseinführungen | 9 |
| Art der Einführung | sonstige |
| Schutzart | IP65 |
| Bemessungsspannung DC | 1000 V |
| Max. kontinuierliche Betriebsspannung (UCPV) | 1100 V |
| Bemessungsstrom | 56.25 A |
| Max. Strom pro MPP | 45 A |
| Max. Strom pro String | 35 A |
| Anforderungsklasse Überspannungsschutz | Typ II |
| Gesamtableitstrom Itotal (8/20 µs) | 50 kA |
| Ableitstrom In (8/20 µs) | 20 kA |
| Ableitstrom max. (8/20 µs) | 40 kA |
| Kurzschlussfestigkeit ISCPV | 11000 A |
| Schutzpegel Up (+/-) | ≤ 3.8 kV |
| Schutzpegel Up (-/PE) | ≤ 3.8 kV |
| Schutzpegel Up (+/PE) | ≤ 3.8 kV |
| Anzahl MPP-Tracker | 3 |
| Eingänge pro MPP | 3 |
| Ausgänge pro MPP | 3 |
| Anschlussart String | WM4C Steckverbinder |
| Leiteranschlussquerschnitt Eingang (min.) | 2.5 mm² |
| Leiteranschlussquerschnitt Eingang (max.) | 6 mm² |
| Leiteranschlussquerschnitt Ausgang (min.) | 4 mm² |
| Leiteranschlussquerschnitt Ausgang (max.) | 6 mm² |
| Gehäusematerial | Glasfaserverstärktes Polyester, Polycarbonat |
| Montageart | Wandmontage, 4 Schrauben |
| Einsatzbereich | Geschützter Außenbereich (zu Land und zur See) |
| Normen/Zulassungen | EN 61439-2, IEC 61439-2 |
| Feuchtigkeit | 5–90 % (keine Betauung) |
| Gewährleistung | 5 Jahre |
| Gewicht | 6.6 kg |
| Artikelnummer | BS-001246 |
| EAN / GTIN | 4050118700138 |
