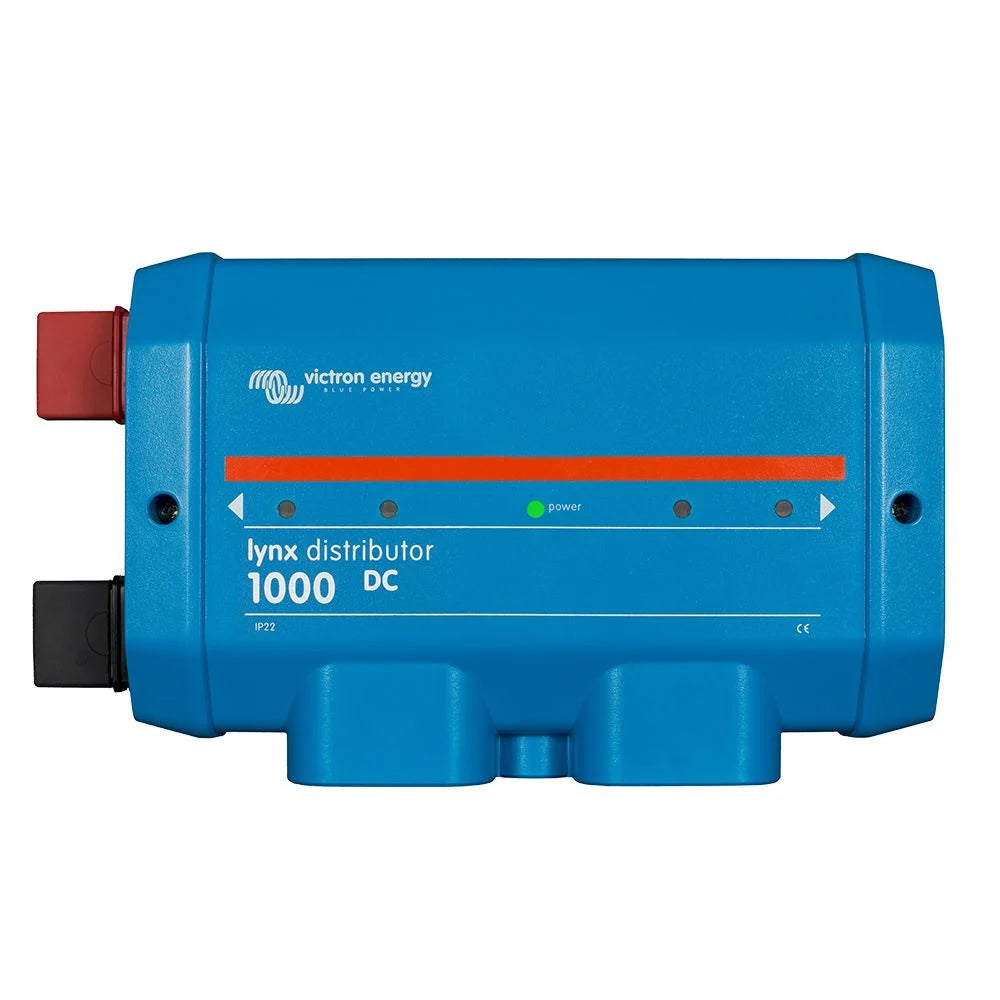

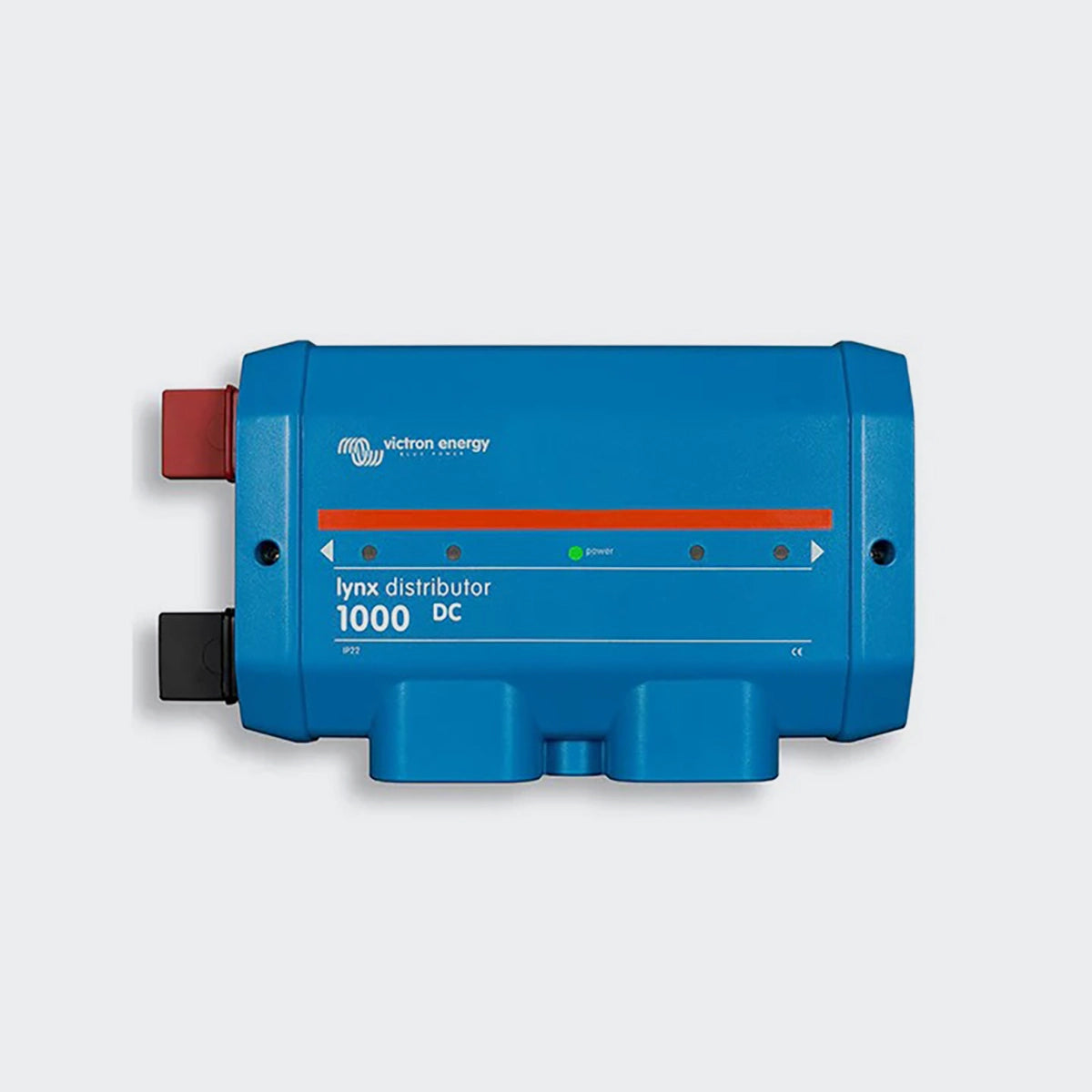

Victron Lynx Distributor (M8)

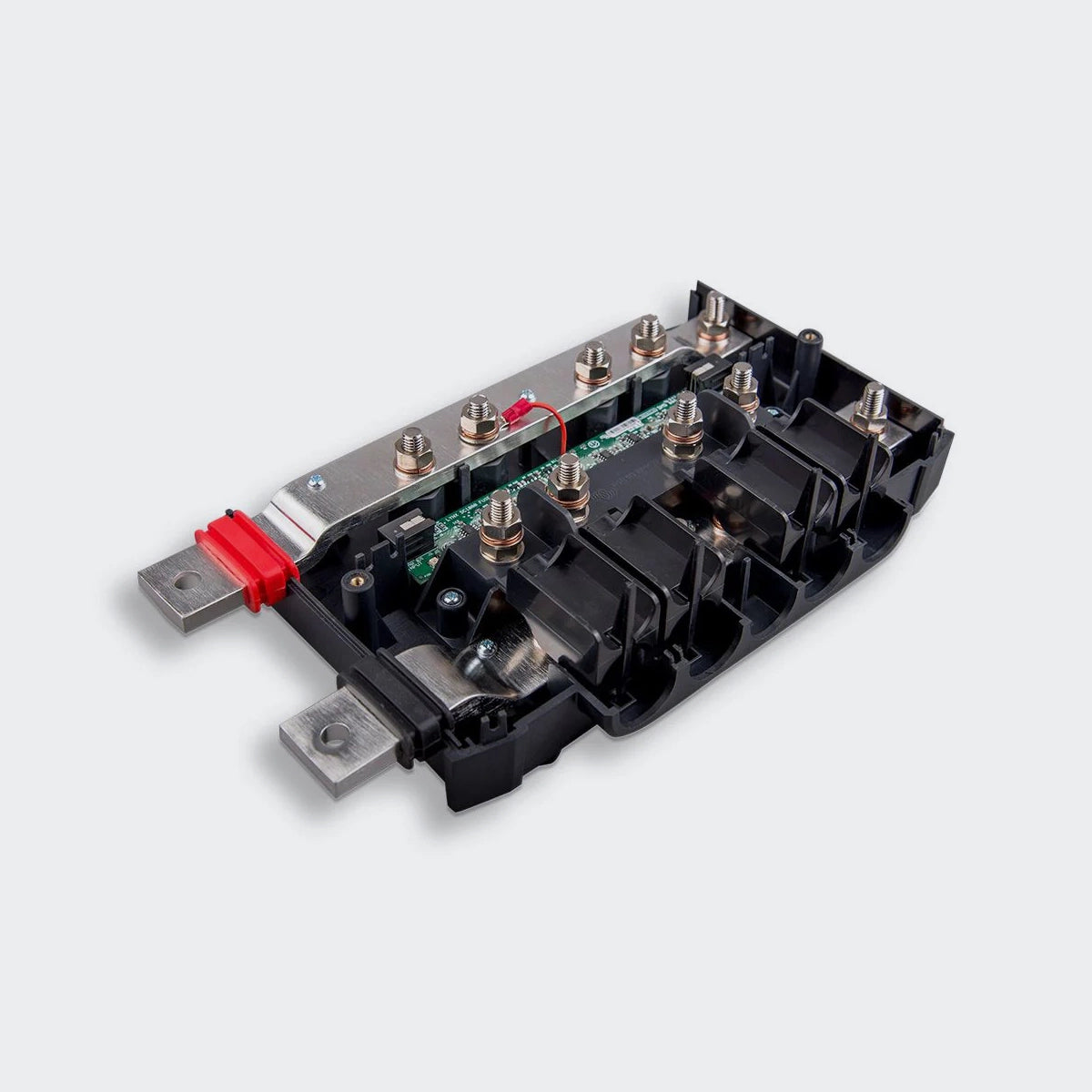

Der Victron Lynx Distributor (MPN LYN060102000) ist eine modulare DC-Sammelschiene mit Vorrichtungen für vier DC-Sicherungen. Sie überwacht den Status jeder Sicherung und zeigt ihre jeweiligen Zustände über eine LED an der Vorderseite an. Der Lynx Distributor enthält eine positive und eine negative Sammelschiene und bietet einen Anschluss für 4 einzelne DC-Gerätekreise, Lasten oder DC-Gruppen. Er bietet Platz für einzelne DC-Sicherungen pro DC-Gruppe.

Eigenschaften des Victron Lynx Distributor

• Anschluss für vier einzelne DC-Gerätekreise, -Lasten oder -Gruppen
• Positive und negative Sammelschiene
• MEGA-Sicherungen
• einfache Installation
• Teil des modularen Lynx-Verteilungssystems

Sicherungsanzeige-LEDs

Wenn Sie die Sicherungsanzeige-LEDs am Lynx Distributor verwenden möchten, ist außerdem eine Verbindung zu einem Lynx Shunt erforderlich. Der Lynx Shunt enthält die erforderliche breite Eingangsstromversorgung (8V – 70V DC), um den erforderlichen 5V (4,5V – 5,5V) Strombedarf der Lynx Distributor-Leiterplatte auszugeben. Das zur Verbindung benötigte RJ11-Kabel ist im Lieferumfang enthalten. Der Lynx Shunt verfügt über zwei Ports, die beide verwendet werden können.
Bei voller Funktionsfähigkeit leuchtet nur die zentrale LED grün. Wenn eine Sicherung durchgebrannt ist (oder fehlt), leuchten die LEDs des Zentral- und Sicherungskreislaufs rot. Wenn Sie nicht alle Verbindungspunkte in Ihrer DC-Verteilung verwenden, müssen möglicherweise Blindsicherungen angebracht werden, um die roten LEDs zu löschen.

Sicherungen

Der Lynx Distributor verwendet MEGA-Sicherungen. Bitte beachten, dass einige MEGA-Sicherungen nur für 36V ausgelegt sind (geeignet für 24V-Systeme). Für 48V-Systeme müssen Sicherungen mit einer Nennspannung von 58/64V verwendet werden.

Lieferumfang:

1x Victron Lynx Distributor
1x RJ11-Kabel

User Manual: Download
