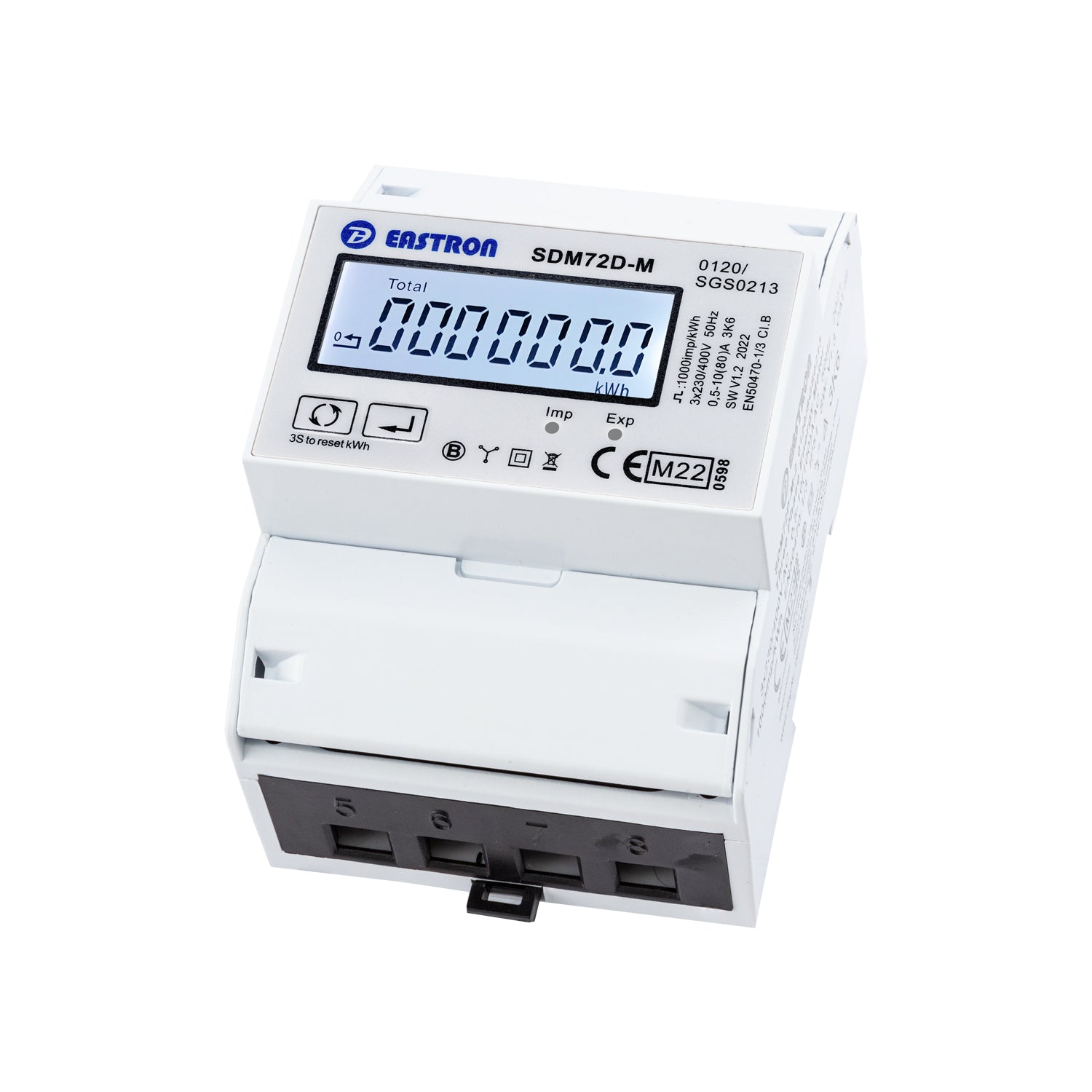

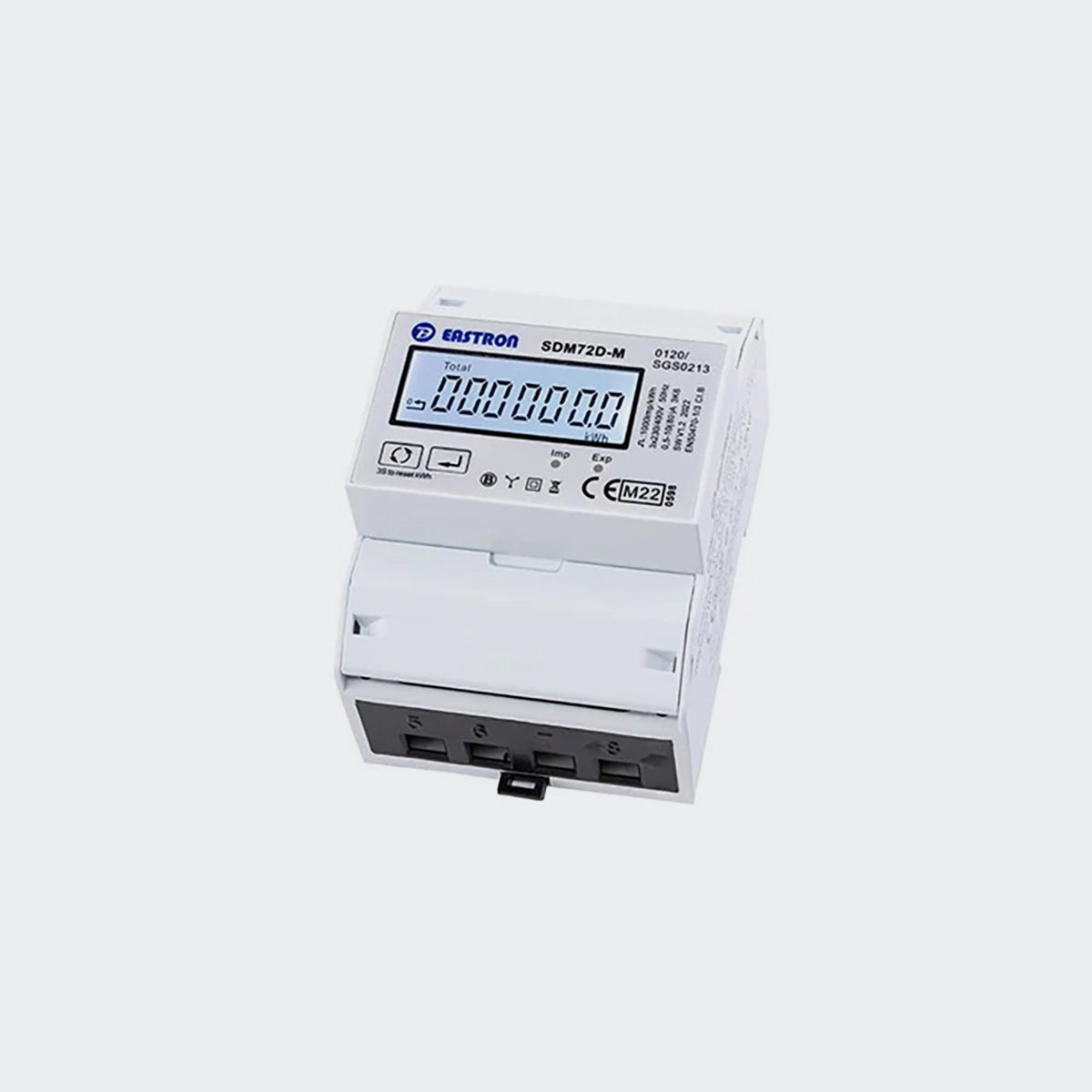

EASTRON SDM72DM-V2 MID 3-Phasen Zweirichtungs-Wechselstromzähler

3 Phasen Zweirichtungs-Drehstromzähler mit RS485 und S0

- Bidirektional - direktmessend bis 100A
- MID Zertifiziert und für Verrechnungszwecke zugelassen
- alle Werte pro Phase abrufbar
- erweitertes RS485 Modbus Register!
- LCD mit weiß-blauer Hinterleuchtung
- Bidirektionale Messung (per Knopfdruck kann Import und Exort separat am Display abgelesen werden)
- Tageszählfunktion (per Knopfdruck abrufbar und über das Menü rückstellbar)
- Anzeigemöglichkeit für momentane Last in Watt pro Phase (per Knopfdruck abrufbar)
- S0 Ausgang (1000imp/kWh für Import)
- RS485Modbus RTU Kommunikationsschnittstelle
- Verwendbar in drei Phasen Wechselstromnetzen

Technische Daten:
Eingang: 3p4w
Eingangsspannung: 3x230 V / 400 V AC
Betriebsbereich: 80%;120% des Eingangsspannungswertes
Frequenzbereich: 45;66Hz
Nennstrom: 10 A
Grenzstrom: 100 A
Anlaufstrom: 0,4%lb (Klasse 1,0)
Genauigkeitsklasse: Klasse B
Anzeige: LCD hinterleuchtet / einzeilig, 6 + 1 stellig
- Berechnung: Phasenbezogen (summierendes Gesamtzählwerk)
Anzeige Besonderheit:
- separate Anzeige für Import und Export (Bidirektionale Messung)
- Tageszählfunktion (frei Rückstellbar)
- Anzeige der momentan, anliegenden Last in Watt
Rücklaufsperre: Bidirektional messend Ausgabe als Total, Import und Export
S0 Impulsausgänge (elektrisch): 1
- Impulskonstante: fest bei 1000 imp/kWh für Import
- Impulsstandzeit: fest bei 30ms
S0 Impulsausgänge (optisch - LED Frontseite): 2
- Impulskonstante: fest bei 1000 imp/kWh jeweils für Import und Export
Lastindikator (optisch - LED Frontseite): ---
Kommunikation: RS485 (halbduplex)
- Protokoll: Modbus RTU
- Bautrate: 1200 / 2400 / 4800 / 9600bps
- Adressbereich: 1 - 247
- Parity Data bit Stop bit: EVEN/ODD/NONE 8 1
Eigenstromverbrauch: < 2 Watt
Anschlussquerschnitte (Hauptklemmen): max. 25mm²
Anschlussquerschnitte (Zusatzklemmen): max. 0,5mm²
Befestigung: auf 35 mm DIN Trägerschiene
Platzbedarf: 72 mm - entspricht 4 TE
Temperaturbereich: -25 bis +55 Grad Celsius
Schutzklasse: IP51 / Class II

User Manual: Download
