DEHN DEHNguard YPV SCI 1000 FM Überspannungsableiter Typ 2 PV
Art.-Nr.: BS-001104·EAN: 4013364154988
- Typ 2 nach IEC 61643-31 — geprüfter Überspannungsschutz für PV-Anlagen bis 1000 V DC
- Patentiertes SCI-Prinzip — sichere elektrische Trennung bei Defekt des Schutzmoduls
- Max. Ableitstoßstrom 25 kA je Pol, Gesamtableitstoßstrom 40 kA — hohe Blitzschutzleistung
- Fernmeldekontakt (potentialfreier Wechsler) — einfache Integration in Überwachungssysteme
- Zulassungen KEMA & UL — international anerkannte Sicherheitsnachweise
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Zuverlässiger Überspannungsschutz für PV-Anlagen bis 1000 V DC nach IEC 61643-31 Typ 2 — verdrahtungsfertige Kompletteinheit für Hutschienenmontage.
• Max. Ableitstoßstrom 25 kA je Pol, Gesamtableitstoßstrom 40 kA (8/20 µs)
• Patentiertes SCI-Prinzip: kombinierte Abtrenn- und Kurzschließvorrichtung für sichere elektrische Trennung
• Fernmeldekontakt (potentialfreier Wechsler) für externe Überwachungseinrichtungen
• Schutzpegel ≤ 4 kV, Ansprechzeit ≤ 25 ns
Geeignet für Eigenheim-PV-Anlagen ebenso wie für gewerbliche Installationen. Kompakte Bauform (3 TE) für 35-mm-Hutschiene, Zulassungen KEMA und UL, Betriebstemperatur −40 bis +80 °C.
Lieferumfang
- 1x DEHN DEHNguard YPV SCI 1000 FM Überspannungsableiter Typ 2
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

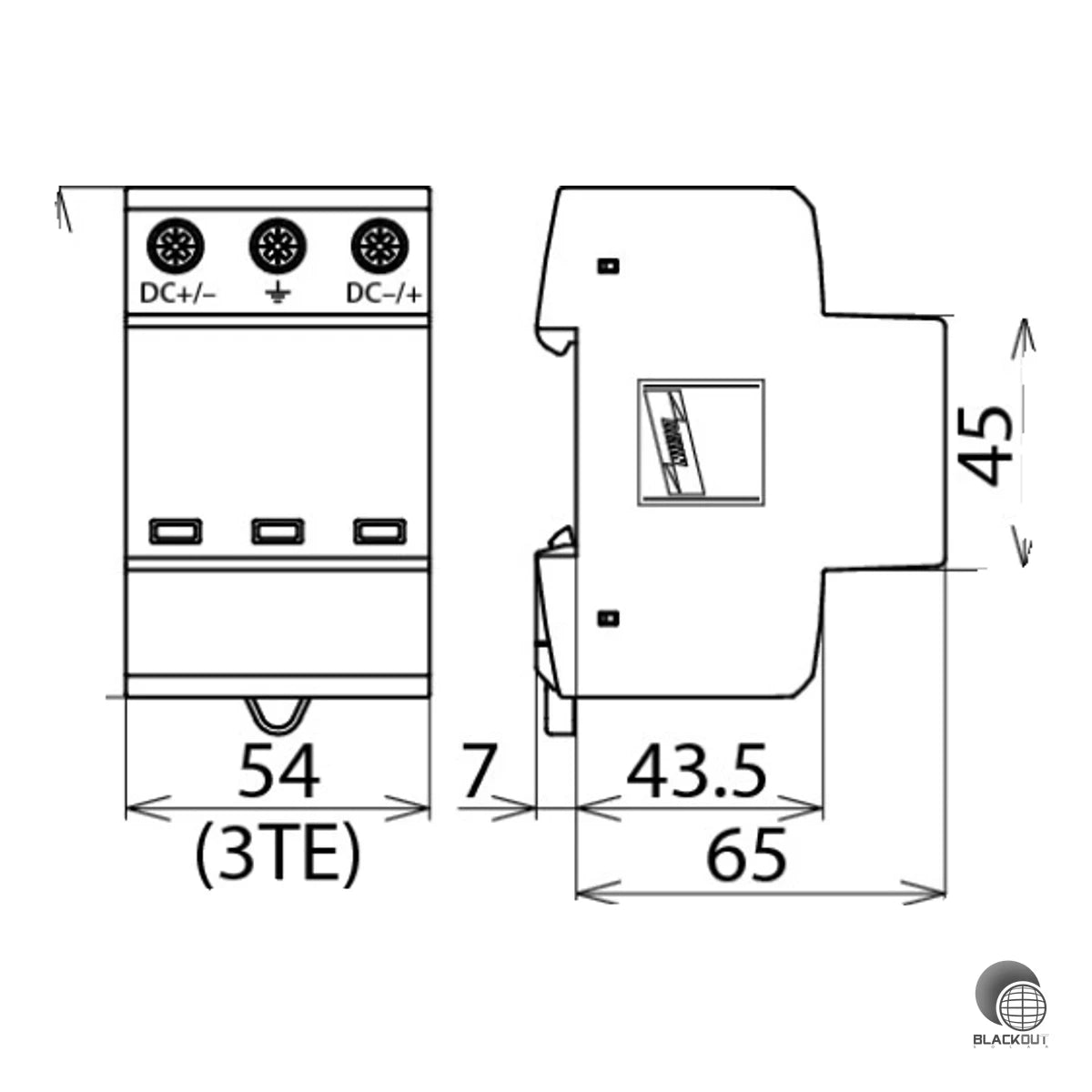

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 40 kA |
| Schutzpegel bei 5 kA | ≤ 3.5 kV |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -40 ... +80 °C |
| Min. Leiterquerschnitt (ein-/feindrähtig) | 1.5 mm² |
| Fernmelde-Kontaktform | Wechsler |
| Schaltleistung FM-Kontakt AC | 250 V / 0.5 A |
| Schaltleistung FM-Kontakt DC | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| Max. Leiterquerschnitt FM-Klemmen | 1.5 mm² |
| Zulassungen | KEMA, UL |
| Gehäusematerial | Thermoplast, UL 94 V-0 |
| Gehäusefarbe | Rot |
| Einbauort | Innenraum |
| Gewicht | 0.31 kg |
| Artikelnummer | BS-001104 |
| EAN / GTIN | 4013364154988 |
