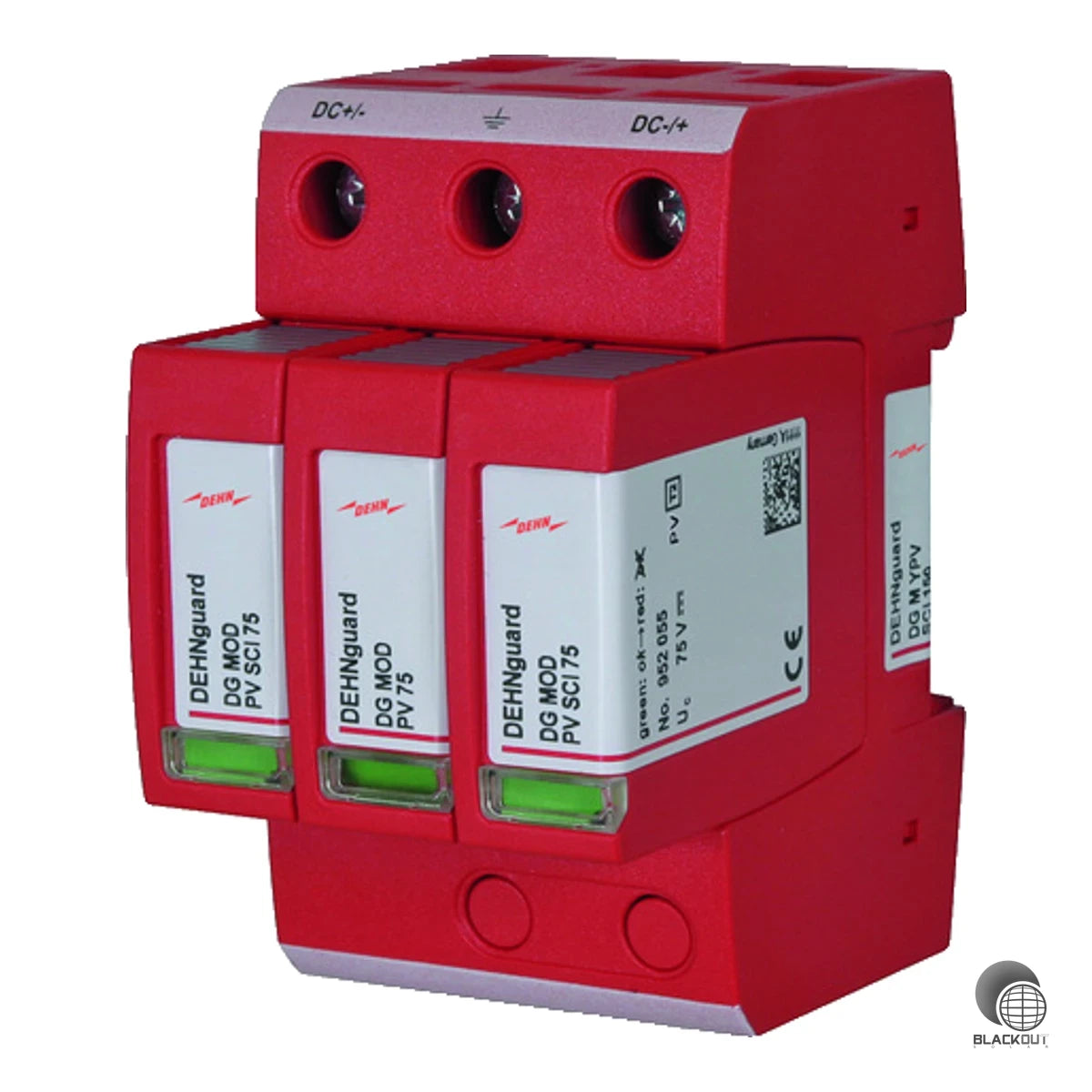

DEHN DEHNguard M YPV SCI 150 Überspannungsableiter Typ 2 DC
- Typ 2 nach EN 61643-31 / IEC 61643-31 — normgerechter Schutz für PV-Anlagen bis 150 V DC
- Patentiertes SCI-Prinzip — kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung
- Gesamtableitstoßstrom 40 kA (8/20 µs) — hohe Schutzleistung bei Blitzereignissen
- Modulare Bauweise — Basisteil mit steckbaren Schutzmodulen für einfachen Austausch
- Zulassungen KEMA, UL, CSA — international anerkannte Sicherheitsstandards
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Zuverlässiger Blitz- und Überspannungsschutz für PV-Anlagen nach EN 61643-31 / IEC 61643-31 Typ 2. Die modulare Bauweise aus Basisteil und steckbaren Schutzmodulen ermöglicht eine schnelle Inbetriebnahme und einfachen Austausch im Servicefall.
• Max. PV-Spannung: 150 V DC
• Gesamtableitstoßstrom (8/20 µs): 40 kA
• Max. Ableitstoßstrom (8/20 µs): 20 kA pro Pol
• Schutzpegel: ≤ 0,8 kV (≤ 0,6 kV bei 5 kA)
• Ansprechzeit: ≤ 25 ns

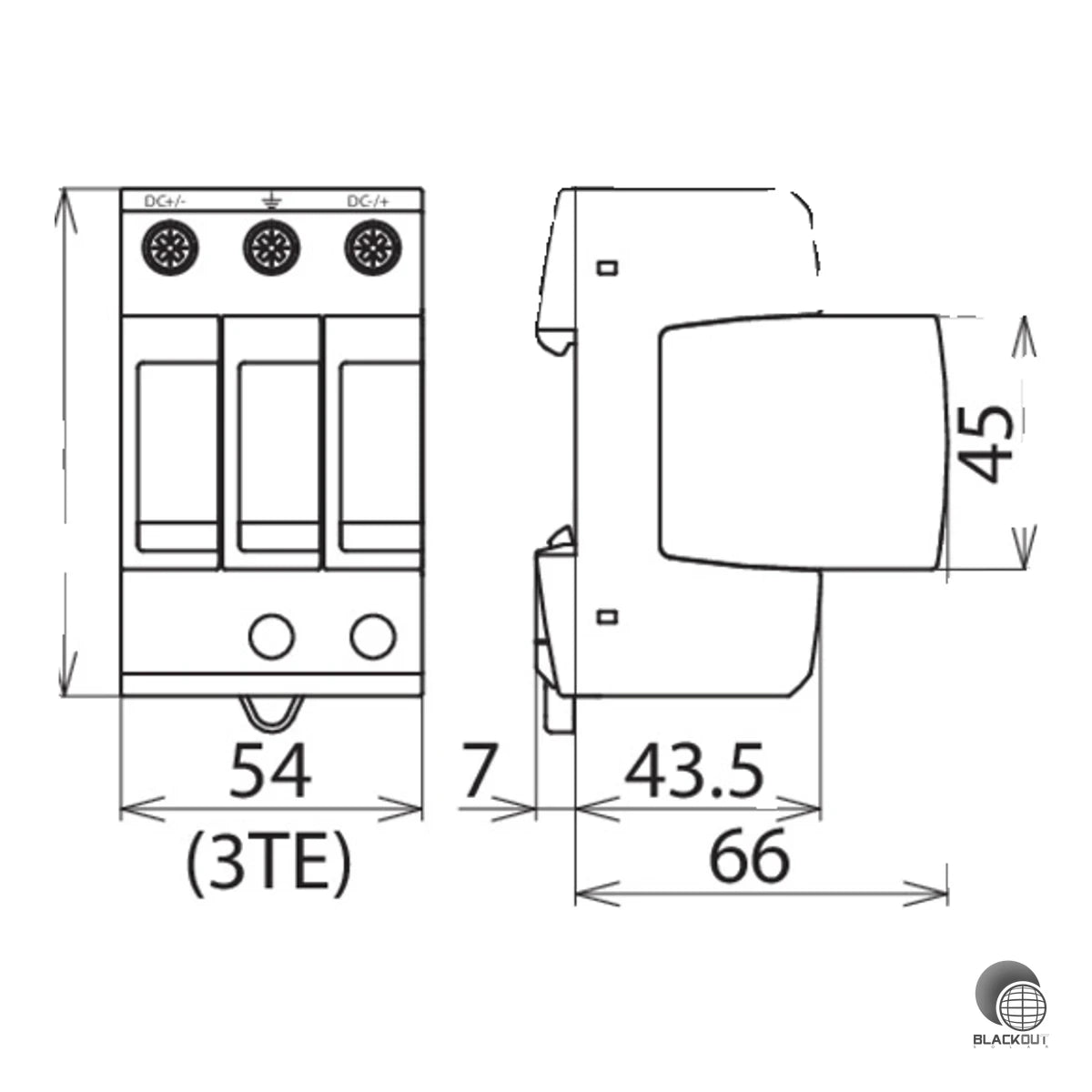

• Montage auf 35-mm-Hutschiene, Einbaubreite 3 TE

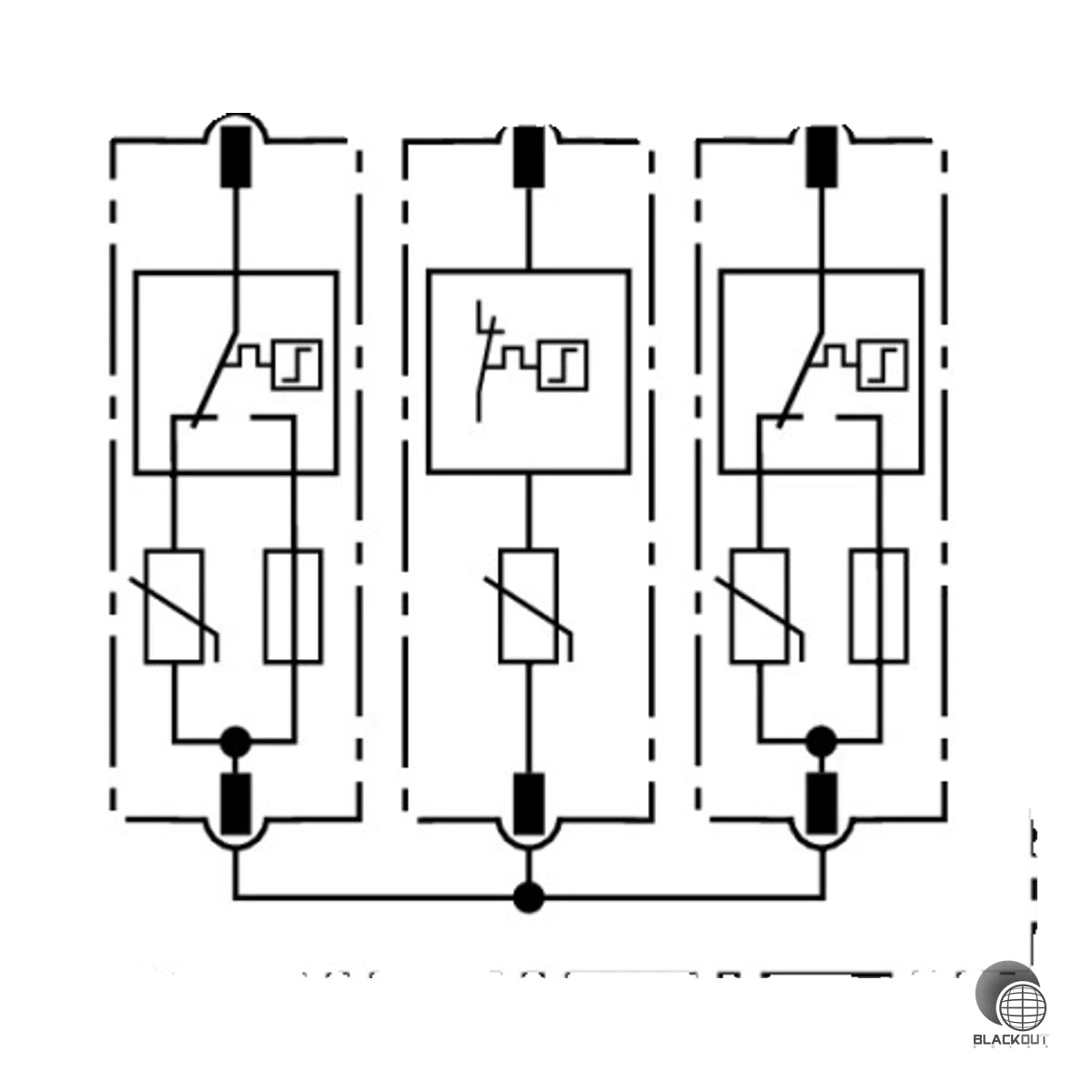

Geeignet für den Einsatz in privaten und gewerblichen PV-Anlagen gemäß IEC 60364-7-712. Die bewährte Y-Schaltung (YPV) bietet fehlerresistenten Schutz, die optische Funktions-/Defektanzeige (grün/rot) erlaubt eine schnelle Zustandskontrolle vor Ort. Dank Zulassungen von KEMA, UL und CSA ist das Gerät international einsetzbar.
Lieferumfang
- 1x DEHNguard M YPV SCI 150 Überspannungsableiter (Basisteil mit gesteckten Schutzmodulen)
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 10 kA |
| Max. Ableitstoßstrom (8/20) | 20 kA |
| Max. PV-Spannung | 150 V |
| Schutzpegel | 0.8 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 40 kA |
| Schutzpegel bei 5 kA | ≤ 0.6 kV |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -40 ... +80 °C |
| Min. Leiterquerschnitt (starr/feindrähtig) | 1.5 mm² |
| Gehäusewerkstoff | Thermoplast UL 94 V-0, Farbe rot |
| Einbauort | Innenraum |
| Zulassungen | KEMA, UL, CSA |
| Funktions-/Defektanzeige | grün / rot |
| Norm | EN 61643-31 / IEC 61643-31 |
| Anzahl der Ports | 1 |
| Gewicht | 269 g |
| Artikelnummer | BS-000867 |
| EAN / GTIN | 4013364136663 |
