Weidmüller PV Next GAK 1100V 2MPP Überspannungsschutz Typ II
Produktdetails

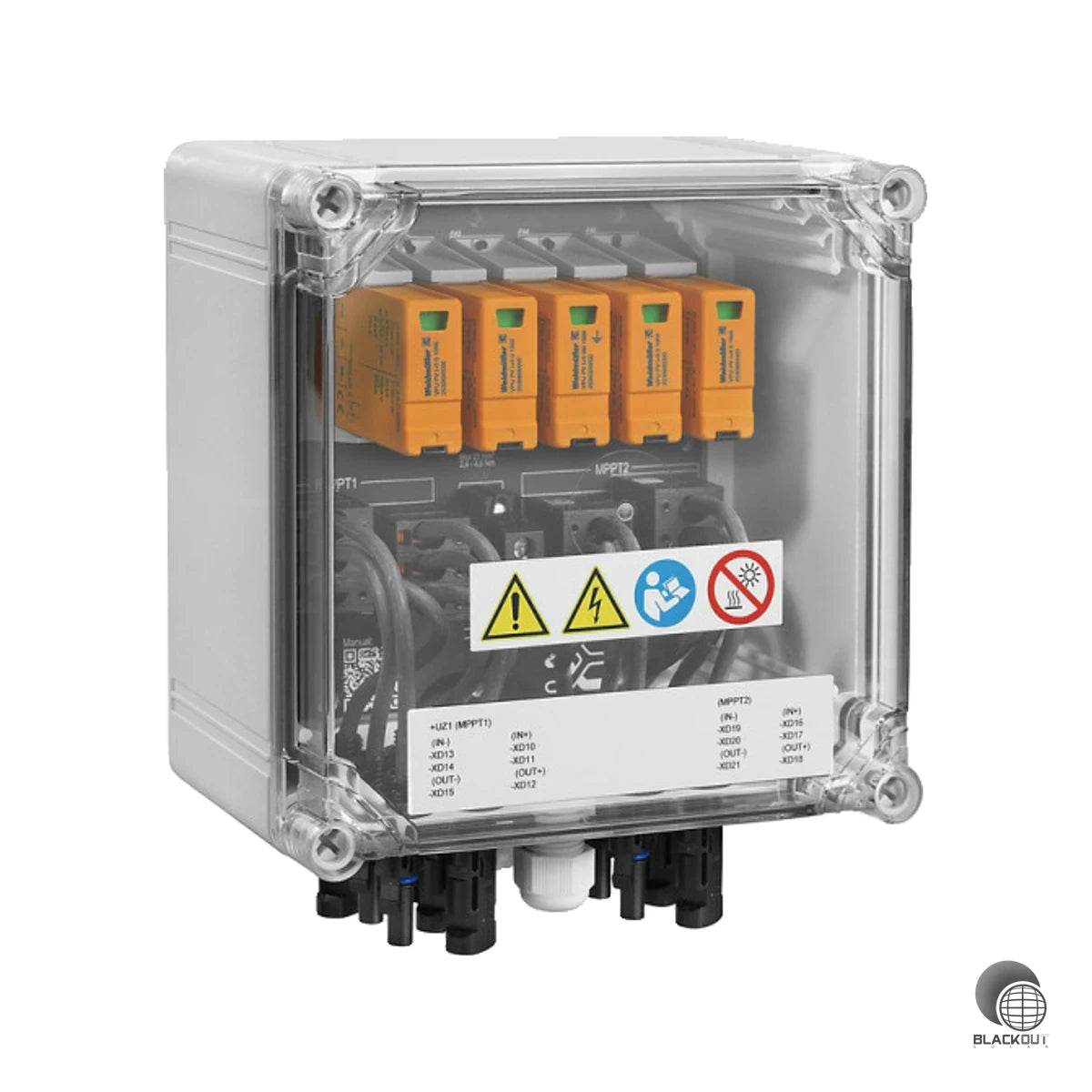

Professioneller Schutz für die DC-Seite Ihrer Photovoltaikanlage: Dieser Generatoranschlusskasten der PV Next-Serie von Weidmüller ist für Wechselrichter mit 2 MPP-Trackern ausgelegt und kombiniert Überspannungsschutz mit praktischer Stringzusammenführung.
• Typ-II-Überspannungsschutz nach EN 61643-31 — schützt den Wechselrichter sicher vor Blitzteilströmen und transienten Überspannungen
• 2 Strings parallel je MPP zusammenführbar — spart Kabelaufwand und vereinfacht die Installation
• Signalkontakt des Überspannungsableiters — ermöglicht die Überwachung des Schutzgeräts im laufenden Betrieb
• Schutz bis –40 °C — zuverlässig auch unter widrigen Witterungsbedingungen ganzjährig im Betrieb
• 5 Jahre Gewährleistung — planungssichere Investition für gewerbliche und private PV-Projekte
Ideal für Installateure und Elektrofachbetriebe, die PV-Anlagen mit Multitracker-Wechselrichtern professionell absichern wollen. Dank IP65-Schutz und schlagfestem Polyestergehäuse ist der Kasten für den geschützten Außenbereich zugelassen — sowohl an Land als auch zur See. Der WM4C-Steckverbinder erlaubt eine schnelle, werkzeugfreie Verkabelung der Stringleitungen.
Technische Daten
| Breite | 200 mm |
| Höhe | 234 mm |
| Tiefe | 132 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..50 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 4 |
| Art der Einführung | sonstige |
| Modellbezeichnung | PVN DC 2I 1O 2MPP SPD2R WM4 11 |
| Bemessungsspannung DC | 1100 |
| Anzahl MPP-Tracker | 2 |
| Eingänge pro MPP | 2 |
| Ausgänge pro MPP | 1 |
| Strom pro MPP, max. | 35 |
| Strom pro String, max. | 35 |
| Bemessungskurzzeitstromfestigkeit | 67 |
| Gesamtableitstrom Itotal (8/20 µs) | 50 |
| Ableitstrom max. (8/20 µs) | 40 |
| Ableitstrom In (8/20 µs) | 20 |
| Schutzpegel Up (+/-) | ≤ 3.8 |
| Schutzpegel Up (-/PE) | ≤ 3.8 |
| Schutzpegel Up (+/PE) | ≤ 3.8 |
| Kurzschlussfestigkeit ISCPV | 11000 |
| Anschlussart DC-Ein/-Ausgang | WM4C Steckverbinder |
| Leiteranschlussquerschnitt DC min. | 4 |
| Leiteranschlussquerschnitt DC max. | 6 |
| Anschlussart Funktionserde | PUSH IN mit Betätigungselement, max. 16 mm² |
| Anforderungsklasse ÜSS | Typ II |
| Einbauort | Geschützter Außenbereich (zu Land und zur See) |
| Isolierstoff Gehäuse | Glasfaserverstärktes Polyester, Polycarbonat |
| Montageart | Wandmontage über 4 Montagefüße |
| Normen | EN 61643-31, EN 61439-2, IEC 61439-2 |
| Standby-Leistungsaufnahme | < 0.2 |
| Luftfeuchtigkeit | 5–95 %, keine Betauung |
| Gewährleistung | 5 Jahre |
| RoHS | Konform |
| Artikelnummer | BS-001375 |
| EAN / GTIN | 4064675604037 |
