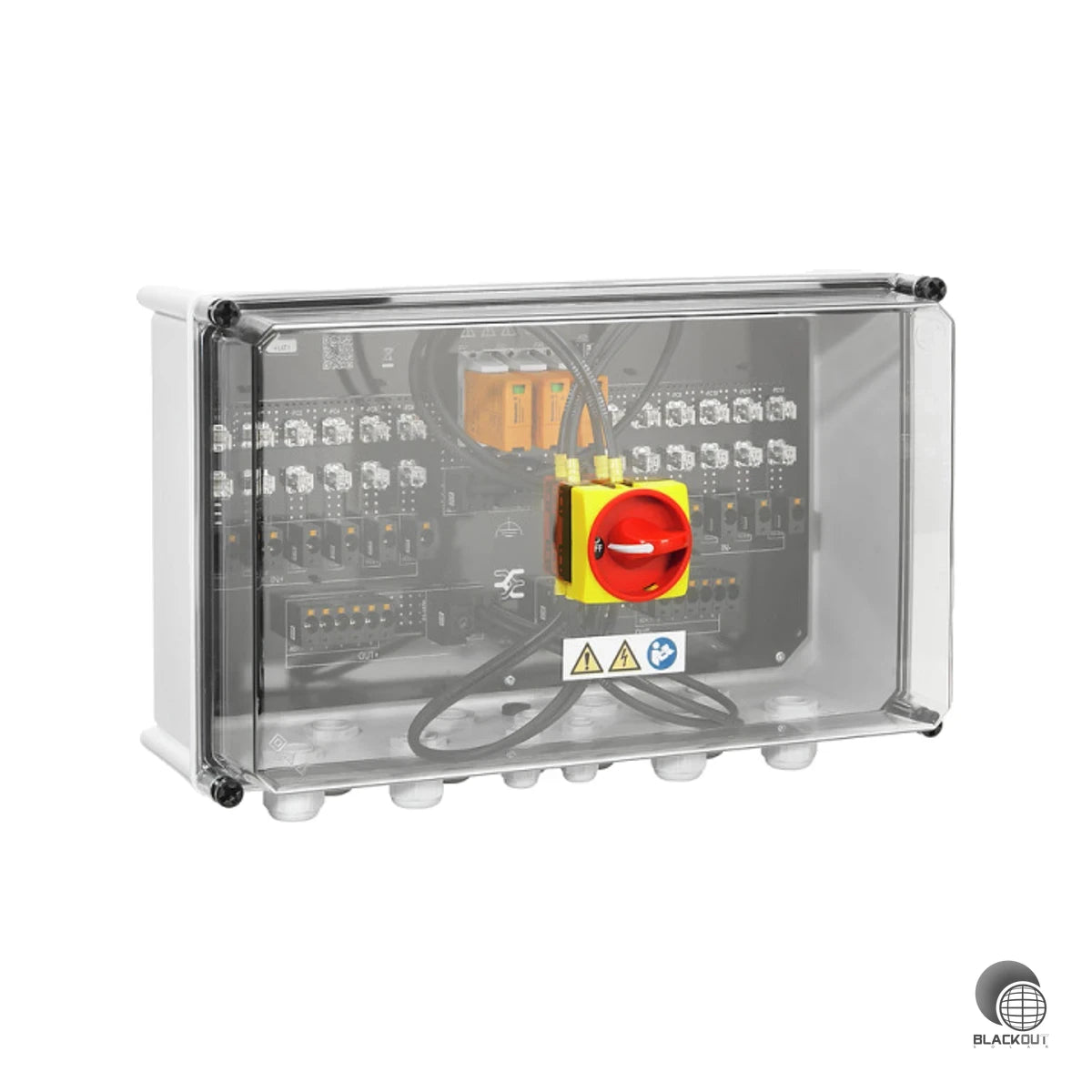

Weidmüller PV Next GAK 1 MPP 6 In/6 Out Überspannungsschutz Typ I/II
Produktdetails
Der Weidmüller PV Next Generatoranschlusskasten schützt die DC-Seite von Photovoltaikanlagen zuverlässig gegen Überspannungen und erfüllt die europäische Richtlinie CLC/TS 51643-32.
• Kombinierter Ableiter Typ I/II in einem Gerät — spart Platz und Installationsaufwand gegenüber getrennten Schutzgeräten
• Integrierter Lasttrennschalter im Deckel — ermöglicht sicheres Freischalten der Stringleitungen für Wartung und Service
• IP65-Gehäuse aus glasfaserverstärktem Polyester — widerstandsfähig gegen Witterung, Staub und Spritzwasser auch im Außeneinsatz
• Bis zu 6 Strings parallel zusammenführbar — reduziert den Verkabelungsaufwand zwischen Generator und Wechselrichter deutlich
• 5 Jahre Herstellergewährleistung — belastbarer Investitionsschutz für professionelle Anlagen
Ideal für gewerbliche und größere private PV-Anlagen mit Wechselrichtern, die einen MPP-Tracker verwenden. Der Kasten wird direkt in der Nähe der Solarmodule montiert und schützt sowohl den Wechselrichter als auch die gesamte DC-Verkabelung. Hinweis: Sicherungseinsätze (10×38 mm) sind separat zu bestellen.
Technische Daten
| Breite | 488 mm |
| Höhe | 330 mm |
| Tiefe | 249 mm |
| String-Absicherung | 2-polig |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Sicherungstyp | sonstige |
| Für Sicherungsgröße | 10x38 mm |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | 25..40 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 2 |
| Art der Einführung | Verschraubung |
| Modellbezeichnung | PVN DC 6IF 7O 1MPP SW SPD1R CG 10 |
| Bemessungsspannung DC | 1000 |
| Max. kontinuierliche Betriebsspannung (UCPV) | 1100 |
| Strom pro MPP, max. | 90 |
| Strom pro String, max. | 76 |
| Bemessungskurzzeitstromfestigkeit | 112.5 |
| Anzahl MPP-Tracker | 1 |
| Anzahl DC-Eingänge pro MPP | 6 |
| Anzahl DC-Ausgänge pro MPP | 7 |
| Anschlussart Eingang | PUSH IN |
| Anschlussquerschnitt Eingang | 2.5–16 |
| Anschlussart Ausgang | PUSH IN / Schraubanschluss |
| Anschlussquerschnitt Ausgang (PUSH IN) | 2.5–16 |
| Anschlussquerschnitt Ausgang (Schraube) | 2.5–50 |
| Anforderungsklasse ÜSS | Typ I/II kombiniert |
| Ableitstrom In (8/20 µs) | 20 |
| Gesamtableitstrom Itotal (8/20 µs) | 50 |
| Blitzprüfstrom Iimp (10/350 µs) | 6.25 |
| Schutzpegel Up | ≤ 3.8 |
| Kurzschlussfestigkeit ISCPV | 11000 |
| Lasttrennschalter | Ja, integriert im Deckel |
| Gehäusematerial | Glasfaserverstärktes Polyester / Polycarbonat |
| Montageart | Wandmontage, 4 Schrauben |
| Kabelverschraubung Eingang/Ausgang | M16 |
| Kabeldurchmesser Eingang | 5–10 |
| Gewährleistung | 5 |
| Norm | EN 61439-2, IEC 61439-2, EN 61643-31 |
| RoHS | Konform |
| Gewicht | 6.453 |
| Artikelnummer | BS-000987 |
| EAN / GTIN | 4032248395552 |
