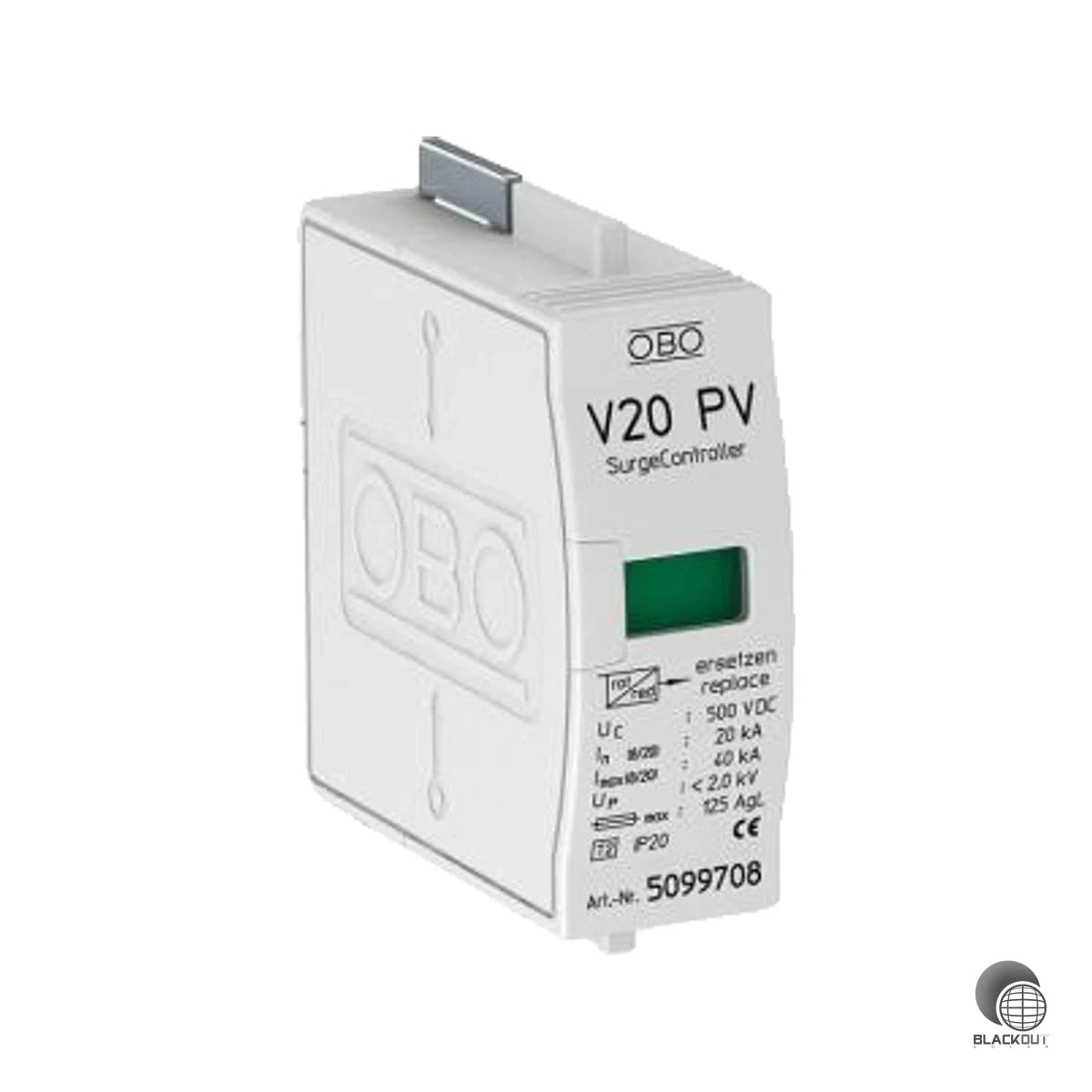

OBO Bettermann SurgeController V20 Überspannungsableiter 500V DC
Produktdetails
Zuverlässiger Überspannungsschutz für PV-Anlagen ohne oder mit getrennter isolierter Blitzschutzanlage — das SurgeController V20 Oberteil schützt die Anlage vor gefährlichen Spannungsspitzen auf der DC-Seite.
• Bis zu 40 kA Ableitstoßstrom (8/20) pro Pol — wirksamer Schutz auch bei starken transienten Überspannungen
• Niedriger Schutzpegel von 2 kV — empfindliche Wechselrichter und Module bleiben gut geschützt
• Steckbares Design mit thermisch-dynamischer Abtrennvorrichtung — schneller Austausch im Servicefall ohne Werkzeug
• Optische Funktionsanzeige — defekte Ableiter auf einen Blick erkennbar, kein aufwendiges Messen nötig
• Normkonformer Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44) — rechtlich auf der sicheren Seite
Das Oberteil wird auf das passende Basiselement (separat erhältlich) aufgesteckt und passt dank 1-TE-Baubreite in Standard-Verteilergehäuse. Es eignet sich für alle gängigen Netzformen (TN-C, TN-S, TN-C-S, TT sowie DC) und ist damit universell in Auf- und Freiflächen-PV-Anlagen einsetzbar. Ideal für Installateure und Elektrofachbetriebe, die Neuanlagen normgerecht absichern oder bestehende Anlagen nachrüsten möchten.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Ja |
| Netzform TN-C | Ja |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Netzform sonstige | Nein |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung AC | 400 V |
| Nennspannung DC | 400 V |
| Max. Dauerspannung AC | 440 V |
| Max. Dauerspannung DC | 500 V |
| Max. PV-Spannung | 500 V |
| Schutzpegel | 2 kV |
| Schutzpegel N-PE | 2 kV |
| Integrierte Vorsicherung | Nein |
| Montageart | auf Basiselement |

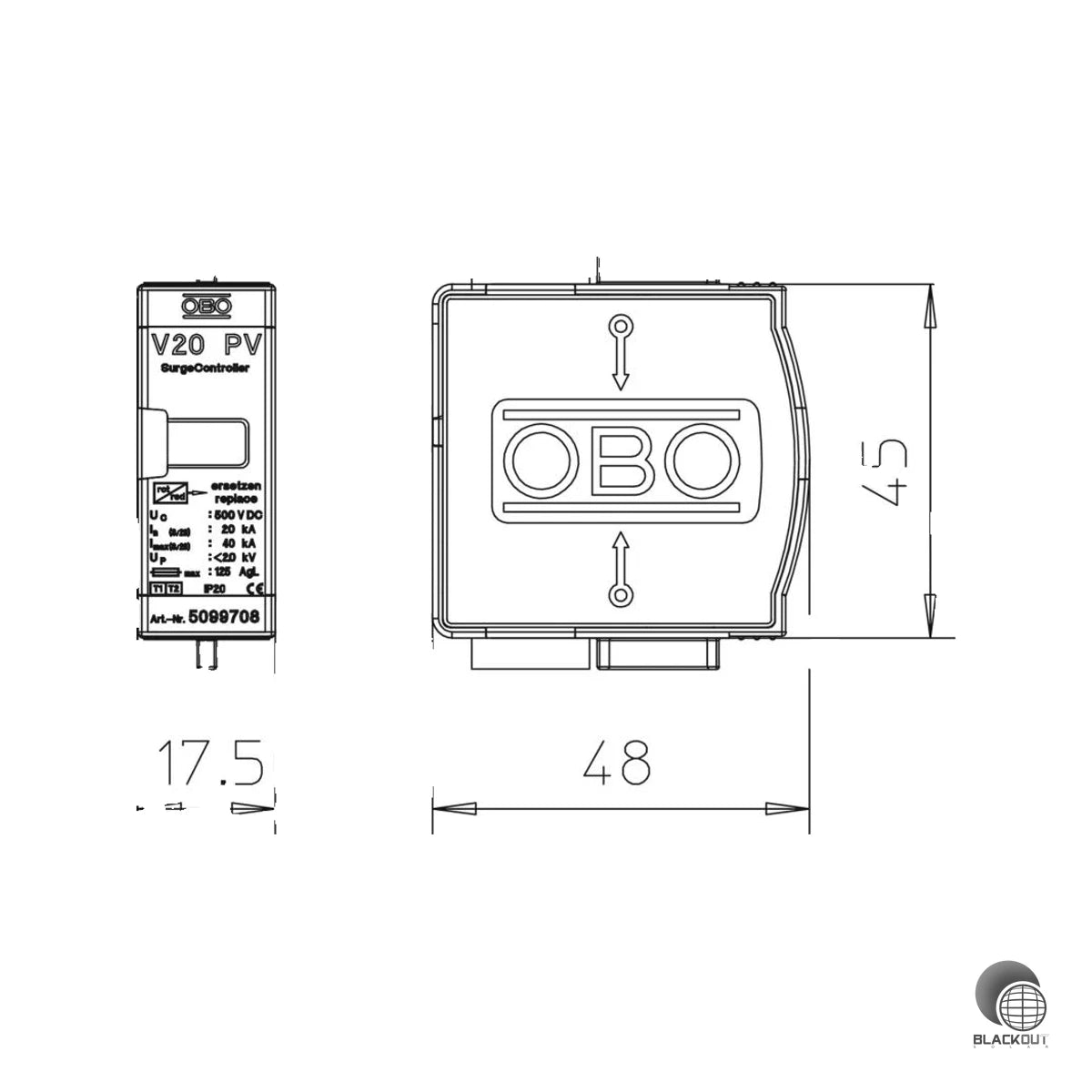

| Baugröße | 1 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gewicht | 0.065 |
| Artikelnummer | BS-000678 |
| EAN / GTIN | 4012195708933 |
