DEHN DEHNguard YPV SCI 600 Überspannungsableiter Typ 2 DC
Produktdetails
Kompakte, verdrahtungsfertige Schutzeinheit für Photovoltaik-Anlagen bis 600 V DC nach EN 61643-31 / IEC 61643-31 Typ 2. Das patentierte SCI-Prinzip kombiniert Abtrenn- und Kurzschließvorrichtung für sichere elektrische Trennung im Fehlerfall.
• Gesamtableitstoßstrom: 40 kA (8/20 µs)
• Max. Ableitstoßstrom: 25 kA, Nennableitstoßstrom: 12,5 kA
• Schutzpegel ≤ 2,5 kV (bei 5 kA ≤ 2 kV)
• Bewährte fehlerresistente Y-Schaltung, optische Defektanzeige (grün/rot)

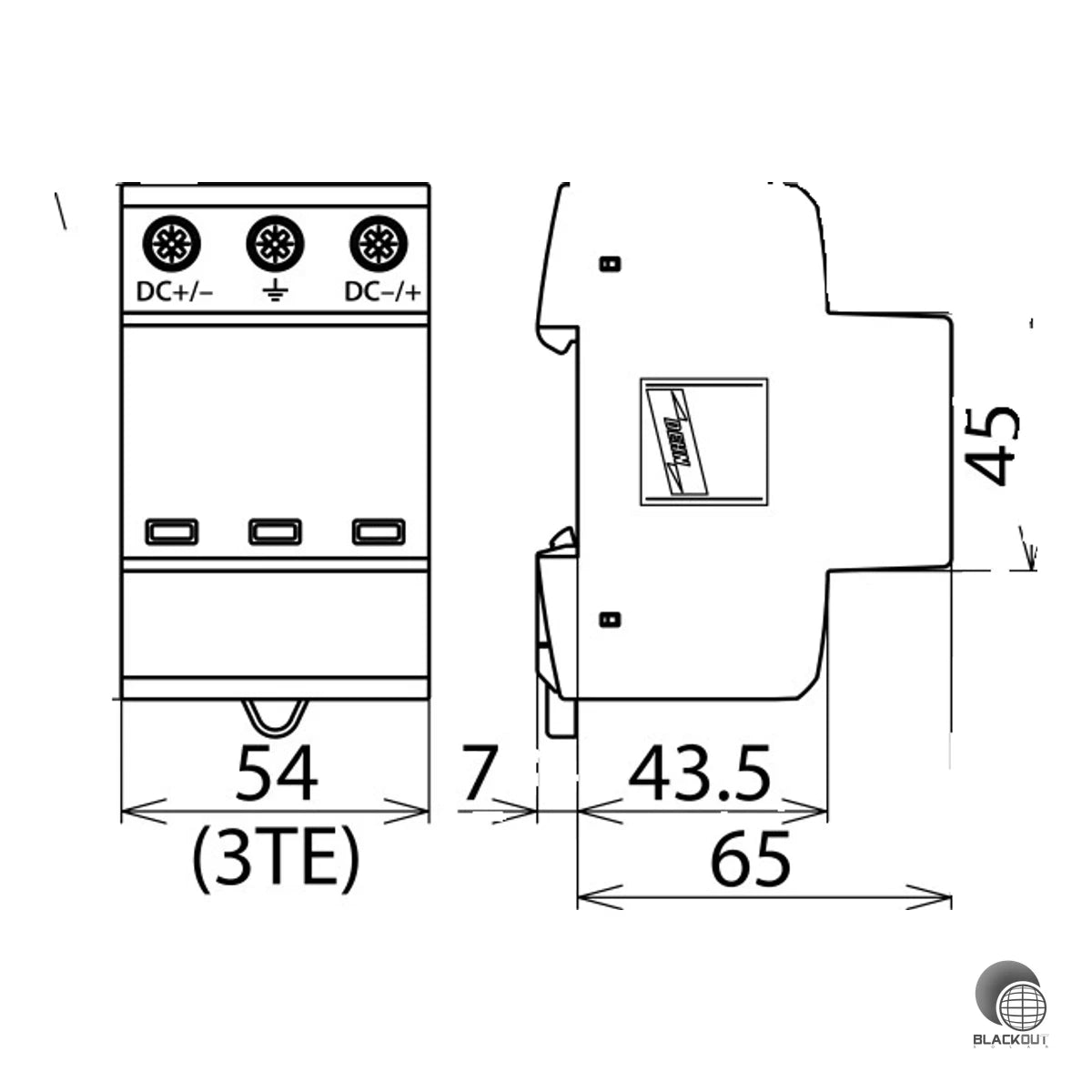

• Montage auf 35-mm-Hutschiene, Baubreite 3 TE
Geeignet für Installateure und Eigenheimbesitzer, die ihre PV-Anlage effektiv vor Blitzeinwirkungen und Schaltüberspannungen schützen möchten. Der kompakte Aufbau (3 TE) erlaubt platzsparenden Einbau im Verteiler. Zugelassen nach KEMA und UL, Betrieb von −40 °C bis +80 °C.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 600 V |
| Schutzpegel | 2.5 kV |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Produktbezeichnung | DG YPV SCI 600 |
| Norm | EN 61643-31 / IEC 61643-31 |
| Prüfklasse | Typ 2 / Class II |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Schutzpegel bei 5 kA | ≤ 2 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -40 … +80 |
| Min. Leiterquerschnitt starr/feindrähtig | 1.5 |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0, Farbe rot |
| Einbauort | Innenraum |
| Zulassungen | KEMA, UL |
| Anzahl der Ports | 1 |
| Artikelnummer | BS-000771 |
| EAN / GTIN | 4013364152953 |
