DEHN DEHNguard YPV SCI 1000 Überspannungsableiter Typ 2
SKU: BS-000546·EAN: 4013364152960
BESTELLBAR · 6–9 Wochen
SICHER BEZAHLEN MIT:
Produktdetails
Schützt Photovoltaik-Anlagen zuverlässig vor Überspannungen im DC-Bereich bis 1000 V. Die patentierte SCI-Technologie sorgt mit dreistufiger Gleichspannungs-Schaltvorrichtung für sichere elektrische Trennung im Fehlerfall.
- Nennableitstoßstrom 12,5 kA, max. 25 kA (8/20 µs)
- Gesamtableitstoßstrom 40 kA
- Schutzpegel ≤ 4 kV, bei 5 kA ≤ 3,5 kV
- Ansprechzeit ≤ 25 ns
- Betriebstemperatur -40 °C bis +80 °C

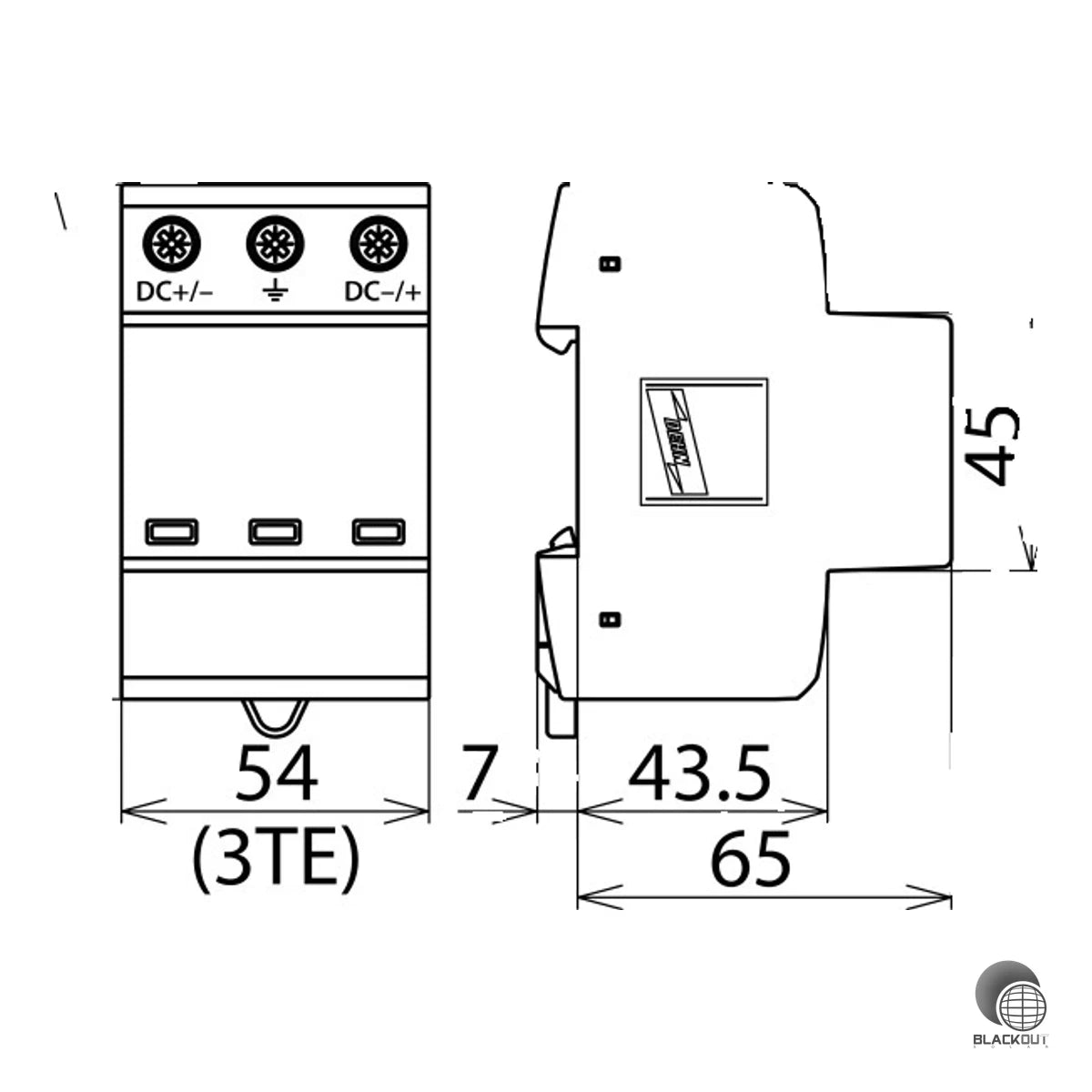

Geeignet für den Einsatz gemäß IEC 60364-7-712 in PV-Versorgungssystemen. Die kompakte Bauform mit 3 TE Breite und Hutschienenmontage ermöglicht eine einfache Installation im Verteiler. Optische Funktions- und Defektanzeige (grün/rot) erlaubt schnelle Zustandskontrolle.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Schutzpegel bei 5 kA | ≤ 3.5 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -40 bis +80 |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0 |
| Einbauort | Innenraum |
| Zulassungen | KEMA, UL |
| Anschlussquerschnitt min. | 1.5 |
| Gewicht | 0.3 |
| Anzahl Ports | 1 |
| Artikelnummer | BS-000546 |
| EAN / GTIN | 4013364152960 |
