DEHN DEHNcombo DCB YPV 1200 Kombi-Ableiter Typ 1+2
Produktdetails
Dieser anschlussfertige Kombi-Ableiter vereint Typ 1 und Typ 2 Schutz in einem kompakten 4-TE-Gehäuse und eignet sich für PV-Generatorstromkreise bis 1200 V DC – sowohl in geerdeten als auch ungeerdeten Systemen.
- Blitzstoßstrom (10/350 µs): 12,5 kA gesamt, Schutzpegel < 3,8 kV
- Nennableitstoßstrom (8/20 µs): 20 kA, max. 40 kA
- Ansprechzeit ≤ 25 ns für schnellen Überspannungsschutz
- 3-stufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließfunktion
- Optische Funktions- und Defektanzeige (grün/rot)
Die fehlerresistente Y-Schaltung verhindert Schäden am SPD bei Isolationsfehlern im Generatorkreis. Einsetzbar gemäß IEC 60364-7-712 – ideal für professionelle PV-Anlagen und DC-Batteriespeichersysteme. Montage auf Standard-Hutschiene (TH35), Anschlussquerschnitte bis 35 mm².
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Polzahl | 2 |
| Blitzstoßstrom (10/350 µs) | 12.5 kA |
| Max. PV-Spannung | 1200 V |
| Schutzpegel (DC+ - DC-) | 3.8 kV |
| Schutzpegel (DC+/DC- - PE) | 3.8 kV |
| Montageart | Hutschiene TH35 |

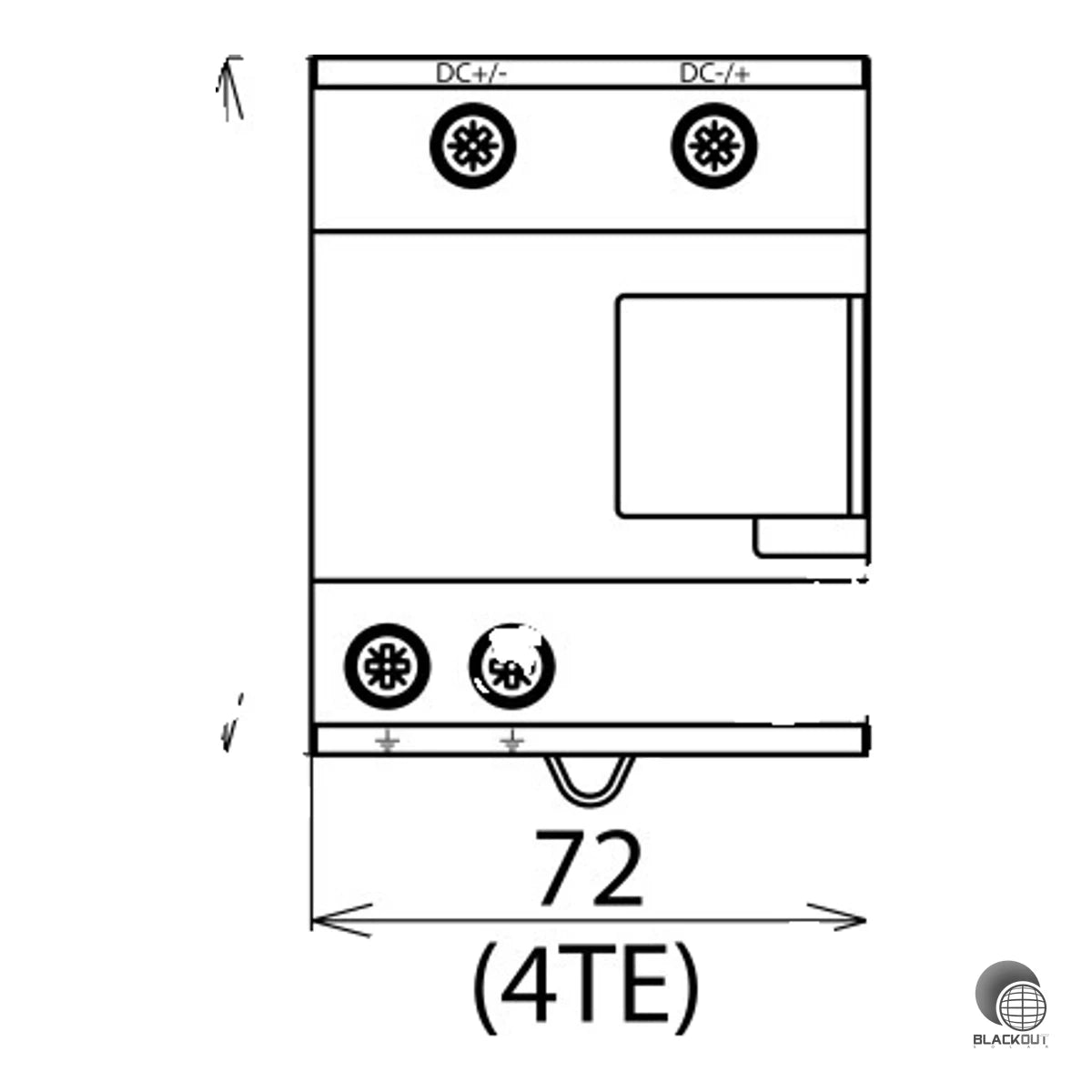

| Baugröße | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Fernsignalisierung | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | Nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Nein |
| Spannungsschaltende Funkenstreckentechnologie | Nein |
| Überstromgeschützter Spannungsabgriff | Nein |
| Schutzart (IP) | IP20 |
| Kurzschlussfestigkeit (ISCPV) | 10 |
| Nennableitstoßstrom (8/20 µs) | 20 |
| Max. Ableitstoßstrom (8/20 µs) | 40 |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Blitzstoßstrom (10/350 µs) je Pfad | 6.25 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -40 bis +80 |
| Anzahl Ports | 1 |
| Min. Leiterquerschnitt | 1.5 |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0 |
| Einbauort | Innenraum |
| Zulassungen | KEMA, UL |
| Gewicht | 0.509 |
| Artikelnummer | BS-000425 |
| EAN / GTIN | 6942299504521 |
