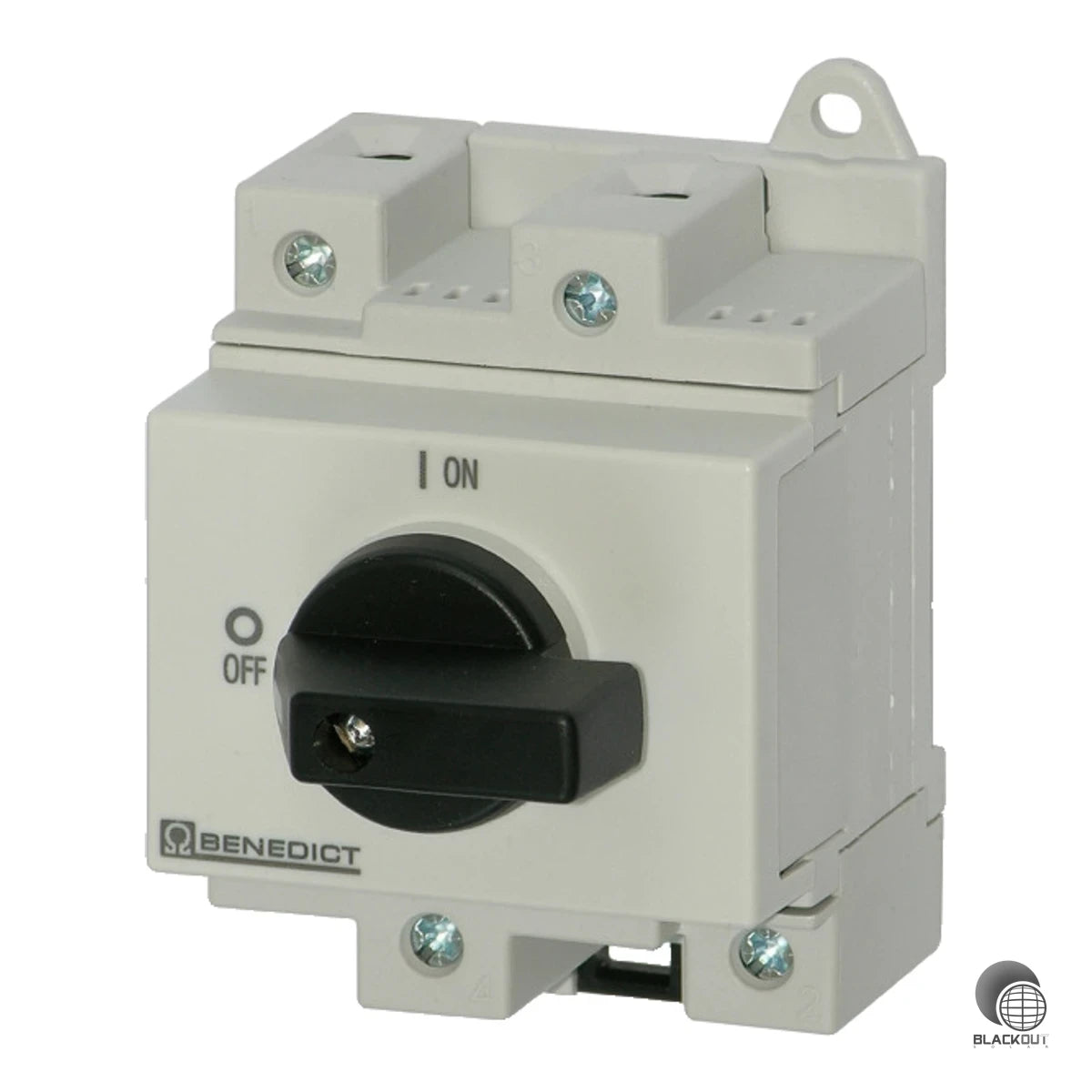

Benedikt & Jaeger LS16 SMA DC-Lasttrennschalter 16A 2-polig REG
Produktdetails
Zuverlässiger DC-Trennschalter für den Verteilereinbau in PV-Anlagen, ausgelegt als Hauptschalter und Sicherheitsschalter gemäß IEC 60947-3 / VDE 0660.
• 2-polig in Serie, Bemessungsdauerstrom 16 A
• Betriebsspannung 300–1000 V DC
• Bedingter Bemessungskurzschlussstrom Iq: 5 kA
• Schutzart IP40 (frontseitig), Betätigungselement: kurzer Drehgriff (schwarz)
• Schraubanschluss für Leiterquerschnitte 4–16 mm² (ein-/mehrdrähtig) bzw. 4–10 mm² (feindrähtig)
• Umgebungstemperatur Betrieb: –40 °C bis +65 °C (offen)
Ideal für Installateure und Eigenheimbesitzer, die eine normgerechte DC-Abschaltstelle im Verteilerschrank benötigen. Die kompakte REG-Bauform (Reiheneinbau) lässt sich platzsparend in Standard-Verteilern integrieren. Max. Vorsicherung: 40 A (gL/gG).
Technische Daten
| Ausführung als Hauptschalter | Ja |
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Ausführung als Sicherheitsschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Wendeschalter | Nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 440 V |
| Bemessungsbetriebsspannung | 300..1000 V |
| Bemessungsdauerstrom Iu | 16 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 16 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 0 kW |
| Schaltleistung bei 400 V | 0 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 5 kA |
| Polzahl | 2 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Spannungsauslöser optional | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenmontage | Nein |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Verriegelbar | Nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP40 |
| Norm | IEC 60947-3, VDE 0660 |
| Max. Vorsicherung | 40 |
| Anschlussquerschnitt (ein-/mehrdrähtig) | 4–16 |
| Anschlussquerschnitt (feindrähtig) | 4–10 |
| Anzugsmoment Klemmenschraube | 1.7–1.8 |
| Klemmenschraube | M4 Pz2 |
| Mechanische Lebensdauer | 10 000 |
| Betriebstemperatur (offen) | –40 bis +65 |
| Lagertemperatur | –50 bis +90 |
| Gewicht | 0.188 |
| Bemessungskurzzeitstromfestigkeit Icw (1s) | 800 |
| Artikelnummer | BS-000437 |
| EAN / GTIN | 9005738976796 |
